随着水箱在现代生活中的广泛应用，如生活用水储备、太阳能热水器储水设备等，若采用人工控制，不仅效率低、操作繁琐，且易造成“空箱”、“溢水”等现象。基于此，文中利用单片机设计一款主从式水位控制系统，从机是水位控制器，主机能通过串行通信口对从机进行远程控制，同时可对从机的水位给定值和当前水位值进行读取与显示，也可对从机的水位给定值进行远程修改。

1 单片机水位控制系统的工作原理

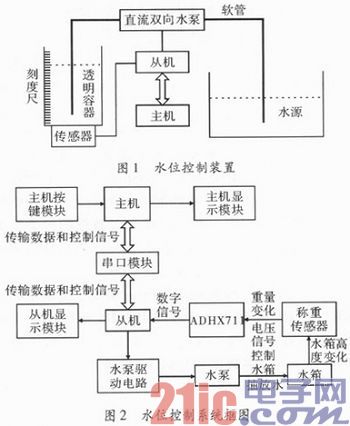

系统采用AT89S52单片机作为主、从机的控制芯片，24位高精度A／D转换芯片Hx711处理称重传感器输出微弱电压信号的变化，将其转换为数字信号，通过软件将ADHX711转换后的数字信号换算成相应的水位值显示在液晶屏12864上。水位控制装置如图1所示，水位控制系统如图2所示。

系统采用刻度尺作为实际值的测量工具；主机按键模块的作用是设定水箱水位；主机显示模块显示水泵状态及水箱水位值、当前水位值；串口模块传输数据及控制信号；从机显示模块显示状态与主机显示模块一致。
