对这些应用实施低频窄带PLC（LFNBPLC）技术将提供最适合的带宽、功耗和成本要求。在窄带域（频率高达500kHz）运行可确保数据完整性，同时可将系统成本降到最低。数据速率从1.2kbps到数百kbps不等，具体取决于现有标准。

开发高效PLC实施也会遇到困难。电力线本身就具有噪声，因此需要强大架构才能确保数据可靠性。此外，每种应用和工作环境都不同，需要开发人员针对各种因素优化设计。由于协议标准和调制方案多种多样，开发人员需要灵活的开发平台，以简化设计、实现对环境条件的优化、遵守当地法规的同时可轻松调整以满足不断发展的标准。

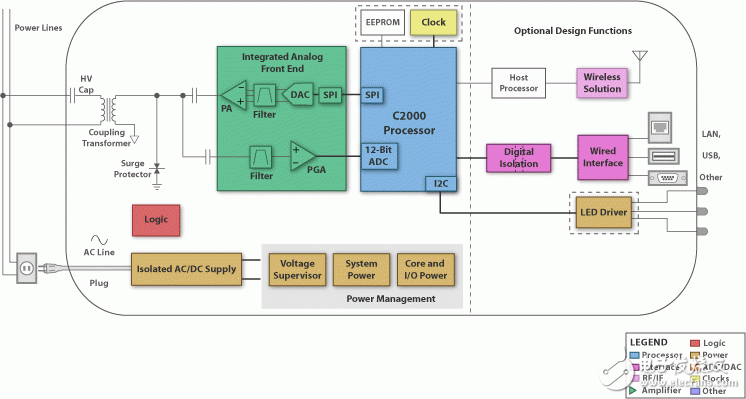

电力线通信调制解调器系统的调制信号首先进入接收器级或有源带通滤波器，其中为滤波器选择的运算放大器应该提供低噪声、低谐波失真和低输入偏置（如TI的OPA365或OPA353中所示）。使用可编程增益放大器（PGA）（如PGA112）调节接收信号时，可实现宽动态范围和优化信号处理。它需要足够快速准确地连接至模数转换器的输入，以便正确转换为数字形式供处理。这可通过F28235Delfino™或F2802x/03xPiccolo™微处理器（可升级C2000™32位微处理器（MCU）系列的成员）的片上12位ADC来实现。12位ADC的工作频率高达12.5MSPS，且还包含触发机制，用于支持多频和相位采样（二次采样和保持功能）。C2000™MCU系列让开发人员可在同一硬件上支持多种调制，因此无需重新设计调制解调器来支持不同的调制或标准。这使得C2000™32位MCU系列成为用于电力线通信实施的智能且灵活的平台。

已处理的信号将由用于驱动高输出电流的PLC发送器级传回电网。使用低至150ps的C2000ePWM支持占空比分辨率可进行控制，以便对谐波进行更多的控制并减少采样输出延迟。必须仔细设计发送器级，以便从MCU接收数字信号、对这些信号进行滤波以消除能带发射以及驱动AC电力线的低阻抗。OPA564是24V、1.5A、17MHz的功率运算放大器，能够满足PLC线路驱动器的严格要求。将AFE031（高度集成的PLC模拟前端）与C20000TM相结合时，可进一步改善集成、提升性能和降低成本。AFE031将发送滤波器、功率放大器、接收滤波器和PGA集成在专为PLC设计的可编程集成电路中。

产生的调制解调器MCU+AFE可通过其中一个C2000TM串行接口选项（包括CAN、I2C、LIN、SPI或UART）直接与外部系统（有线和无线应用）进行通信。

TIPLC软件通过plcSUITE库提供，让开发人员可以在一个独特设计中支持多种调制和标准。开发人员可实施SFSKIEC61334、PRIME和G3标准，将FlexOFDM用于定制OFDM实施，还可以针对未来的标准进行升级。

从电源管理角度来看，PLC模块可采用现有系统直流轨的电源或直接采用用于通信的主AC电源。如果是主AC电源，则需要对美国的115V、60Hz滤波（或欧洲和亚洲的230V、50Hz）进行滤波，并为MCU、AFE和各种支持组件将其转换为隔离DC电源。UCC28600或UCC28610绿色环保模式反向控制器最适用于提供隔离12V或15V直流轨，以便直接用于功率放大器和连接至DCDC模块（如PTH08080W）或降压转换器（如TPS54231），从而提供低电压（5V）PLC系统轨。如果添加线性稳压器（如TPS79533LDO），则可通过低功率组件（如MCU、PGA、运算放大器、USB收发器和任何其它数字或模拟组件）提供实用的低噪声3.3V电压轨。
