摘 要：矿山车辆胎压监测是以无损检测技术为基础，通过研究车辆胎压的实时信号，了解矿山车辆的轮胎气压的变化特性，从而达到矿山车辆安全监控提供依据。描述了以LPC2132 为核心构成的胎压的监控装置的研究。通过带有蓝牙的传感器模块采集车辆胎压信号，经过调理电路后进行比较计算，若超过规定值就报警，并将数据发送到车载CAN 总线上。在此基础上设计了一套基于蓝牙的胎压监控装置，硬件系统主要由传感器、LPC2132 处理器，信号调理电路，蓝牙模块和报警模块等组成。软件系统由固件程序，数据收发模块等构成。

汽车行业的发展及人们对汽车安全保障系统的重视，使汽车轮胎压力监测系统拥有一个很大的市场，因此，矿山车辆公司也着手研究这项技术。

在影响轮胎性能的诸多因素中，轮胎的气压是极其重要的一个参数。它对轮胎的承载性能、高速性能、制动性能、防浮滑性能、耐久性能和耐爆破性能都有着重要影响。

1 矿山车辆胎压监控系统的方案

矿山车辆轮胎压力监控系统主要用于汽车行驶过程中实时监测轮胎气压，并对轮胎漏气和高低气压进行报警，以保障行车安全。利用安装在每一个轮胎里的以锂电池为电源的压力传感器来直接测量轮胎的气压，并通过蓝牙模块发射到CAN 总线上。当轮胎气压太低、渗漏、太高、温度太高或各轮胎压力不均衡时，系统就会自动报警，如图1。

图1 轮胎气压监控系统的框图

矿山车辆轮胎气压监控系统功能如下：

（1）实时监测个轮胎的压力和温度情况；（2）可设定各轮胎的压力温度报警上下限；（3）判断各轮胎工作的状况。

在一般情况下，轮胎气压监控系统是低功耗模式，每隔一段时间，轮胎气压监控系统通过低频激活蓝牙收发器接收到蓝牙信号后被激活并进入正常工作模式，然后对轮胎压力和温度进行数据采集，将数据以蓝牙信号发射出去。如果接收到的测量数据超出了设定的标准范围，则根据特定的算法通过电磁继电器控制电磁阀对轮胎气压进行调整，实现自动充放气功能。

同时当轮胎气压太低、太高或温度太高时，系统就会自动报警。

2 硬件电路

2.1 传感器

一般情况下，矿用车辆需要6-12 个胎压监控系统模块。为了提高系统的接收能力和抗干扰能力，我们采用MPXY8020A 压力温度传感器、LPC2132 处理器、蓝牙无线收发模块等主要组成的系统方案，结构框图如图2 所示。

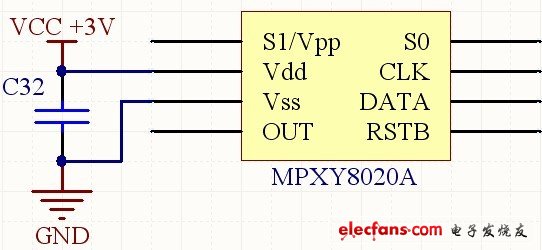

图2 MPXY8020A 传感器接口图

2.2 LPC2132 主控器

LPC2132 主控器是基于一个支持实时仿真和嵌入式跟踪的32ARM7TDMI-S CPU，并带有64k 的嵌入式的高速Flash 存储器。128 位宽度的存储器接口和独特的加速结构使32 位代码能够在最大时钟速率下运行。多个32 位定时器、1 个或2 个10 位8 路的ADC、10 位DAC、PWM 通道、47 个GPIO 及9个边沿或电平触发的外部中断使它们适用于本系统。

如图3 所示。

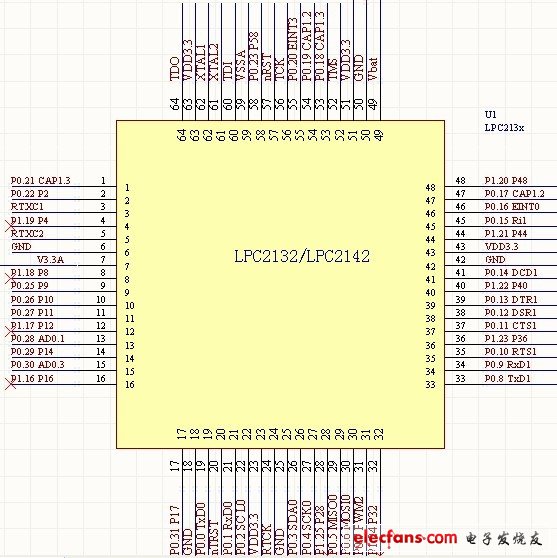

图3 LPC2132 主控器芯片

LPC2132 主控器主要工作：

a、数据采集模块通信，将采集的压力和温度值进行转换和存储。

b、与蓝牙收发模块通信，将数据通过蓝牙发送到CAN 总线上。
