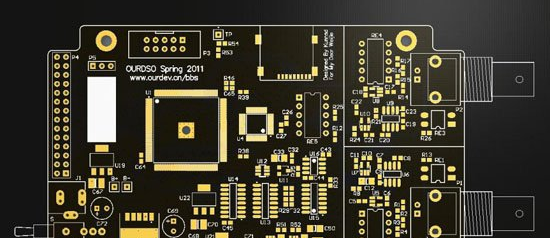

这个版本的PCB是根据一款市售的通用壳体设计的，也就是有“外壳”，如果能用阿莫的机器给开孔那就解决了很多头疼的外壳问题！

本来这个版本的示波器是使用PSP的液晶屏，试验下来发现功耗要比现在所使用的这款3.5寸的大，其实这个屏的分辨率要略高于PSP的480*272，现实更加细腻，只是没有4.3寸的屏看起来爽。

首先放上原理图、PCB和程序文件的下载地址：

自制双通道数字示波器原理图（http://www.eeskill.com/resource/index/id/11556）

自制双通道数字示波器PCB（http://www.eeskill.com/resource/index/id/11557）

自制双通道数字示波器程序（http://www.eeskill.com/resource/index/id/11559）

大概性能参数如下：

通道数：2通道

模拟带宽：30MHz

采样率：双通道，每125Msps

垂直精度：8bit

存储深度：每通道不小于8KB

电压灵敏度：10mv/div~5v/div（1:1探头）

扫速范围：100ns/div~5s/div

FFT功能：1024点FFT

X-Y功能

触发方式：单次、正常、自动，触发电压可调并带有超前触发功能

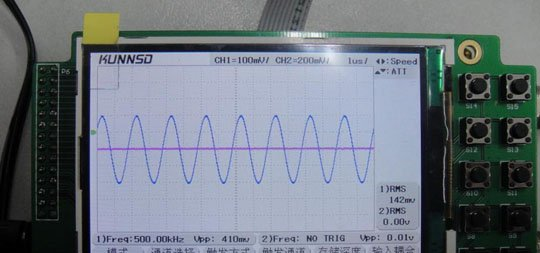

480*320/3.5寸高分辨率液晶显示器。

工作电压：6.2V~9V，推荐使用8V稳压电源

最大电流消耗：350mA（8V），因为数字部分使用DC/DC稳压电路，所以电流消耗与供电电压有一定关系。

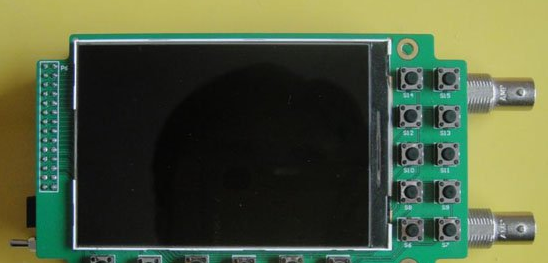

按键功能：

s0：模式选择（选择示波器和FFT）

s1：通道选择（分别为：通道1，通道2，双通道和X-Y模式即李莎育图）

s2：触发方式选择（分别为：自动上升沿，自动下降沿，正常上升沿，正常下降沿）

s3：触发通道选择（触发通道在单通道时默认为当前通道，不能选择，只有在双通道和X-Y模式下可选）

s4：存储深度选择（分别为：1000点，2000点，4000点，8000点每通道选择）注：在低扫速下使用地存储深度可以获得较好的实时性

s5：输入耦合选择（分别为交流耦合AC和直流耦合DC两种方式）

s6：上下键功能选择（设置上下键的功能，分别为灵敏度ATT、基线位置Level、触发电平TrigY）注：s12和s10为1通道的上下键，s13和s11为2通道的上下键

s7：左右键功能选择（设置左右键的功能，分别为扫速控制Speed和触发水平位置设置TrigX）注：s14和s15为左右键

s8：单次触发（单次触发功能，只有触发模式为正常情况下可以用，自动模式下不可用）

s9：运行停止键
