在诸多应用中[1]都需要对终端提供大量数据流[2]。使用数据传输系统进行传输能够根据终端需求动态提供数据，并且数据传输系统能够针对不同终端的接口时序进行灵活调整[3]。本设计提出一种基于TCP/IP通信协议、使用以太网控制器芯片W5100与ARM内核芯片实现的数据传输系统。本系统能够将PC上的文件数据连续地传输给终端，并且针对终端接口的多样性特点，能够通过简单的编程进行调整，以完成相同的数据传输功能。本文针对终端具有数据缓冲队列FIFO的情况阐述本系统的硬件设计、接口时序以及软件流程。对于不同终端，本系统只需经过少量的软件修改就可达到数据传输的目地。

1 以太网控制器芯片W5100

以太网控制芯片W5100是WIZnet公司推出的一款单片网络接口芯片[4]。W5100内部集成了传输层、网络层TCP/IP协议栈与数据链路层及介质访问子层MAC协议。这使得通过W5100进行以太网通信时，各层协议对设计者而言都是透明的。设计者不需要借助操作系统，只需要通过W5100的地址线、数据线对其内部寄存器进行简单的读写访问，就能灵活方便地控制W5100进行以太网通信。W5100还集成了物理层PHY并支持信号极性自适应，这使得在硬件设计中，只需要在W5100外部使用一个带有网络变压器的RJ45座HR911103C，就可以实现其与PC通信。故本设计中选择W5100实现以太网通信，既保证了接口简单，又使得开发周期短。

本设计中，对W5100供给3.3 V与1.8 V两种电源电压。为了保证信号完整性，降低干扰，两种电源电压分别划分为数字网络与模拟网络，网络之间使用电感隔离；其地平面也分为数字地与模拟地，网络之间使用铁心磁珠隔离。W5100使用直接总线连接模式，其15 bit地址线与8 bit数据线与ARM芯片的通用I/O连接；W5100的控制线/CS、/WR、/RD、/RESET也直接与ARM芯片的通用I/O连接。由此实现ARM芯片对W5100的控制。W5100的SPI接口中的SEN、SCLK、MISO接固定电压数字0 V，/SCS接固定电压数字3.3 V，MISO保持悬空，由此屏蔽SPI接口。

2 ARM内核芯片AT91SAM7SE

AT91SAM7SE是Atmel公司的一款基于ARM7内核的处理器[5]。在本系统中，其作为MCU，完成对W5100一侧的读写访问，并完成对终端一侧的数据转发。AT91SAM7SE具有丰富的通用I/O管脚，能保证整个系统的灵活性。AT91SAM7SE使用 55.296 MHz作为主时钟MCK、处理器时钟PCK。

3 硬件设计与接口时序

3.1 硬件设计

W5100与AT91SAM7SE在硬件设计中采用直接总线连接模式，可以同时兼容间接总线连接模式。这样设计是为了能够在连续访问发送存储器、接收存储器时工作于间接总线模式，使用W5100的地址自增功能；并且在非连续访问时工作于直接总线模式，减少读写时序，以提高传输速率。

AT91SAM7SE与W5100之间的接口、AT91SAM7SE与终端之间的接口以及硬件设计的总体框图如图1所示。

3.2 AT91SAM7SE与W5100间接口时序

当AT91SAM7SE在/RESET线上输出低电平2 ?滋s及以上时，W5100被复位，其公共寄存器、各端口寄存器都恢复初始值。本设计中/CS始终同步于/WR和/RD选中W5100。/WR、/RD与DATA[7:0]、ADDR[14:2]、ADDR[1:0]构成读写时序，完成对W5100片内寄存器、存储器的访问，/WR与/RD同时只能有一个有效。W5100可以工作于两种总线模式下。

3.2.1 间接总线模式

当AT91SAM7SE连续访问W5100发送存储器、接收存储器时，W5100工作在间接总线模式下，其地址线ADDR[14:2]稳定输出0。AT91SAM7SE首先在地址线ADDR[1:0]输出01，选中W5100间接总线模式地址寄存器IDM_AR0；然后在数据线DATA[7:0]输出需要访问的W5100存储器地址高7位AH，接着/WR与/CS输出下降沿将AH写入IDM_AR0；之后AT91SAM7SE再将需要访问的W5100存储器地址低8位AL以同样方式写入间接总线模式地址寄存器IDM_AR1；最后，通过/CS与/WR(或与/RD)连续输出下降沿，连续访问间接总线模式数据寄存器IDM_DR。间接总线模式地址寄存器IDM_AR0与IDM_AR1值的自增以及间接总线模式数据寄存器IDM_DR值的变化同步于/WR或/RD的下降沿。AT91S-

AM7SE在间接总线模式下连续访问W5100的存储器时序如图2、图3所示。

3.2.2 直接总线模式

当AT91SAM7SE访问W5100模式寄存器、端口寄存器时，W5100工作在直接总线模式下，其15 bit地址线ADDR[14:0]直接选中各个寄存器。然后通过/CS与/WR(或与/RD)输出下降沿实现访问。

3.2.3 间接总线模式与直接总线模式对比

访问单一存储器时，使用间接总线模式需要3个总线时序，使用直接总线模式只需要一个总线时序。连续访问存储器时，使用地址自增功能，能够使得访问一个地址平均花费大约一个总线时序。虽然在间接总线模式下使用地址自增功能时，平均访问一个地址仍然不会花费少于一个总线时序，但是在连续访问时，AT91SAM7SE不需要在其通用I/O上准备每一个需要访问的W5100的存储器地址，在连续访问开始后ADDR[1:0]的值是固定为11，因此平均花费在一个总线时序上的指令条数有所减少。所以当AT91SAM7SE配置为W5100工作模式、端口模式来读取和更新端口信息时，使用直接总线模式以减少总线时序次数；当AT91SAM7SE读取、写入TCP数据段数据时，使用间接总线模式以减少总线时序中的平均指令数。

3.3 AT91SAM7SE与终端间接口时序

AT91SAM7SE将从W5100接收存储器中取回的TCP数据段数据先缓存在片内，再转发给终端。考虑到本设计终端具有数据缓冲队列FIFO，所以只使用RESET、CS、BLOCK、WR、DATA[31:0]信号线。当终端具有存储器空间时，还需要使用ADDRESS信号线。根据终端接口的不同，可以对AT91SAM7SE编程，使其生成匹配的接口时序。由于选择了ARM内核的芯片作为MCU完成存储转发功能，所以能够保证编程简便，易于经过少量修改而匹配各种终端的接口时序，使得代码的重用性强。本设计中，RESET输出高电平时清空FIFO；CS实现对终端的片选。当FIFO空时，BLOCK信号无效，指示AT91SAM7SE可以转发数据；当FIFO趋近于满时，终端给出指示信号BLOCK，阻塞AT91SAM7SE，使其停止转发数据。本设计中，AT91SAM7SE在WR的每一次上升沿将TCP数据段中的数据转发到DATA[31:0]。由于AT91SAM7SE编程灵活，通用I/O管脚丰富，故可以重用于对各种终端进行数据传输。

4 软件流程

在本设计中，AT91SAM7SE作为W5100的控制芯片，控制其工作在TCP/IP协议下，并作为服务器模式端SERVER。而客户模式端CLIENT由PC机充当，PC运行Linux操作系统，使用套接字Socket编程。由于PC通过本系统向终端传输大量数据流，这些数据不经过路由，独享信道，所以不会出现路由拥塞而导致分组被丢弃的情况。因此，本设计简化了关于分组超时的检测，使用AT91SAM7SE查询W5100端口状态寄存器Sn_SR及其他端口寄存器的方式来获知通信所处的状态，并使用写端口命令寄存器Sn_CR的方式来控制通信进程。图4描述了PC通过本系统向终端传输数据的流程。

PC上的Socket程序非常简单，只需要调用最基本的文件操作函数与Socket函数就能实现端口连接与文件传输。AT91SAM7SE上程序流程细节如下。

(1)上电，复位：AT91SAM7SE开始执行程序。

(2)芯片初始化：配置AT91SAM7SE时钟模块、PIO模块等。

(3)配置W5100：配置W5100的公共寄存器，设置IP地址、子网掩码、MAC地址等。

(4)配置TCP端口：配置端口寄存器，使端口工作于TCP模式，设置端口号等。

(5)等待建立连接：写端口命令寄存器，使端口处于等待PC发起连接的状态。

(6)监听是否建立连接：轮询端口状态寄存器,循环等待端口与PC建立连接。

(7)监听是否接收到TCP数据段：轮询端口接收数据长度寄存器，循环等待W5100从PC接收到TCP数据段。

(8)检查是否为最末TCP数据段：查询端口状态寄存器，检测当前状态，判断其是否为最末TCP数据段。

(9)缓存TCP数据段中数据：访问接收数据长度寄存器、端口读指针寄存器等，计算数据读取位置等参数，将接收到的TCP数据段数据以1 B为单位缓存在片上。

(10)转发数据：将缓存在AT91SAM7SE片上的数据以4 B为单位向终端FIFO转发。

(11)断开连接，关闭TCP端口：写端口命令寄存器，使端口关闭，断开与PC的连接。

其中步骤(9)需要访问各寄存器，还需要通过间接总线模式数据寄存器连续访问接收存储器。本设计中采用直接总线模式和间接总线模式相配合的方式，完成对TCP数据段数据的读取，步骤如下：

①在直接总线模式下访问各寄存器。

②计算参数，获得TCP数据段数据在接收存储器中的地址。

③切换至间接总线模式，开启地址自增功能。

④连续读取接收寄存器。

⑤切换回直接总线模式。

⑥访问各寄存器，更新配置，继续接收分组。

5 测试

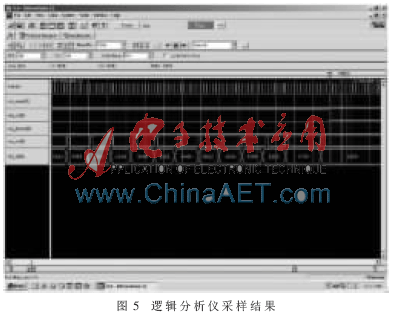

测试中，通过PC向本系统传输文件，再使用FPGA模拟终端FIFO的接口时序，同时将本系统传输至终端的数据输出到逻辑分析仪。对比逻辑分析仪采样信号与原始文件数据可以得出结论，本系统能够实现数据的准确传输。逻辑分析仪采样结果如图5所示。表1记录了传输不同大小文件所用的时间与平均传输速率。兼顾系统的灵活性与性能，MCU工作在55.296 MHz的情况下，平均传输速率能够达到2.7 Mb/s。

本设计使用W5100与AT91SAM7SE实现了一种基于TCP/IP通信协议的数据传输系统。其硬件设计简单，软件编程灵活方便,可以适应不同的终端接口时序。整个系统具有集成度高、重用性强、适应性广的特点。
