前段时间一直在为ADC0832的程序感到疑惑，从网上找了很多的代码，用Proteus仿真，最后都出现了一些奇怪的问题，有的根本没法读取数据，有的数据有错误。

当参考电压为5V时，如果把输入电压从0一直调到5V，读取的数据应该是从0到255，2.5V时应该是128。但是我发现一些源码在输入0~2.5V时读取出来的是0~255，到2.5V时读取的数据为0，从2.5到5V，读出的值又从0增加到255，始终不正确。今天下午特地查阅的ADC0832英文原版的DataSheet，又参考了一篇中文文档，终于写出了其完整的程序，并且先后读取了MSB FIRST DATA和LSB FIRST DATA，进行比较，如果两个数据相等，返回读取的数据，否则返回0，这样可以避免读取发生错误，更稳定可靠。并通过了Proteus仿真。

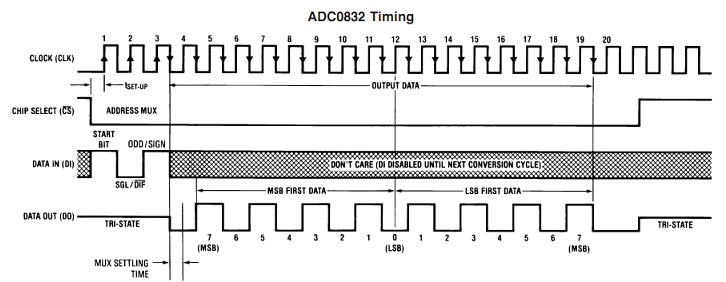

下图是ADC0832的时序图：

其中T-SetUp为250ns，由于使用的是51单片机，晶振11.0592MHz，机器周期比这个值大，可以不考虑，但为了防止出现异常，还是延时了两个机器周期。注意在第11个时钟下降沿之后，DO上的电平既是MSB FIRST输出的最后一位，又是LSB FIRST输出的第一位。以下是读取ADC0832的代码。

[cpp] view plaincopysbit CS_0832 = P1^0;

sbit CLK_0832 = P1^1;

sbit DO_0832 = P1^2; // DI、DO不同时有效，可共用一个接口

sbit DI_0832 = P1^2;

extern void _nop_ ( void );

#define pulse0832() _nop_();_nop_();CLK_0832=1;_nop_();_nop_();CLK_0832=0

//把模拟电压值转换成8位二进制数并返回

unsigned char read0832()

{

unsigned char i, ch = 0, ch1 = 0;

CS_0832=0; // 片选，DO为高阻态

DI_0832=1;

// 此处暂停T-SetUp: 250ns (由pulse0832完成)

pulse0832(); // 第一个脉冲，起始位，DI置高

DI_0832=1;

pulse0832(); // 第二个脉冲，DI=1表示双通道单极性输入

DI_0832=1;

pulse0832(); // 第三个脉冲，DI=1表示选择通道1(CH2)

// 51单片机为准双向IO口：应先写入1再读取

DI_0832=1;

// MSB FIRST DATA

for(i = 0; i < 8; ++i) {

pulse0832();

ch <<= 1;

if(DO_0832==1)

ch |= 0x01;

}

// MSB FIRST输出的最后一位与LSB FIRST输出的第一位是在

// 同一个时钟下降沿之后，故此处先执行读取，后执行pulse

// LSB FIRST DATA

for(i = 0; i < 8; ++i) {

ch1 >>= 1;

if(DO_0832==1)

ch1 |= 0x80;

pulse0832();

}

CS_0832=1; // 取消片选，一个转换周期结束

return (ch==ch1) ? ch : 0; // 返回转换结果

}
