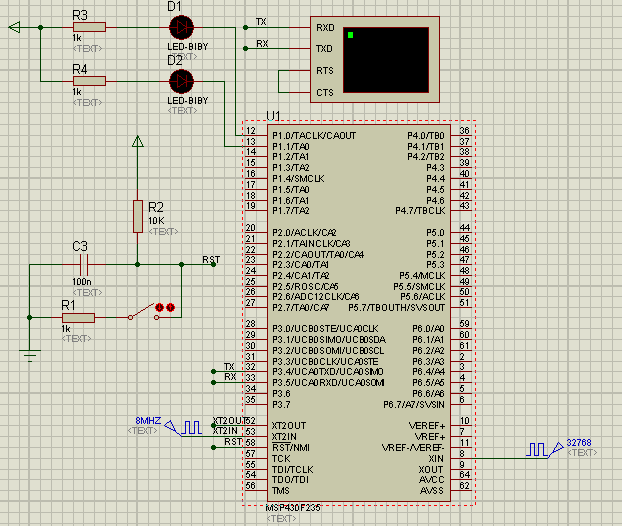

Proteus仿真图

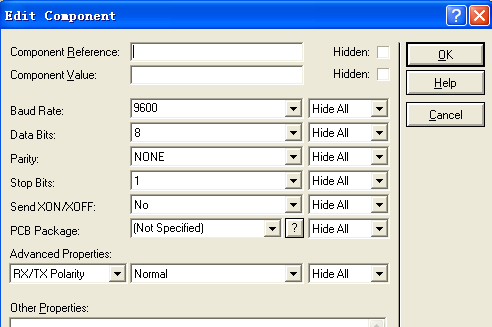

虚拟串口设置如下：

IAR for 430 程序如下：

#include <msp430x23x.h>

typedef unsigned char uchar;

typedef unsigned int uint;

uchar tmp;

void PutString(uchar *ptr)

{

while(*ptr != '\0')

{

while (!(IFG2 & UCA0TXIFG)); // TX缓存空闲？

UCA0TXBUF = *ptr++; // 发送数据

}

while (!(IFG2 & UCA0TXIFG));

UCA0TXBUF = '\n';

}

void main(void)

{

WDTCTL = WDTPW + WDTHOLD;

P3SEL |= 0x30; //p3.4,5 = USART0 TXD/RXD

UCA0CTL1 |=UCSSEL_1; //选择时钟 SSEL0=0x40 ACLK

UCA0BR0 = 0x03;

UCA0BR1 = 0x00;

UCA0MCTL = UCBRS1+UCBRS0; //设置波特率9600

UCA0CTL1 &= ~UCSWRST;//上电默认1复位状态,设置完成后复位清除

IE2 |= UCA0RXIE+ UCA0TXIE ;// 收发使能

PutString("Hello");

while(1)

{

//LPM3;

while(!(IFG2 & UCA0TXIFG));//UCA0TXIFG=0x02 寄存器IFG2 发送寄存器为空

UCA0TXBUF=UCA0RXBUF;//发送

// UCA0TXBUF='1';

}

}

#pragma vector=USCIAB0RX_VECTOR

__interrupt void usart0_rx(void)

{

//LPM3_EXIT;//唤醒CPU 串口中断硬件自动清除

//tmp=UCA0TXBUF;

//或者 LPM3_EXIT;

}

======说明======

加上低功耗控制程序，程序编译成功，下载到Proteus后报错。原因不明。

===============================

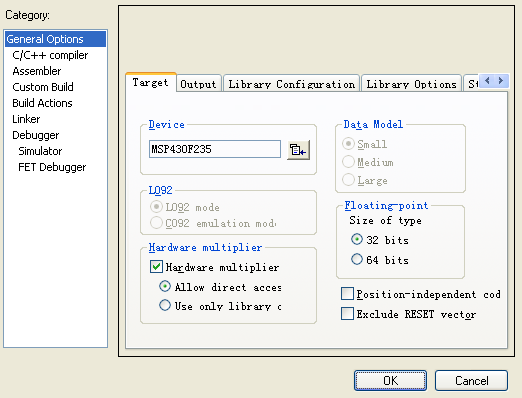

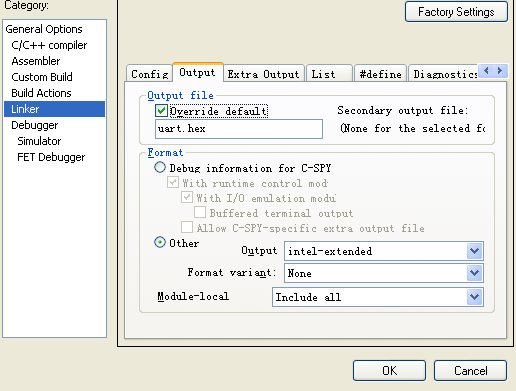

IAR配置如下：
