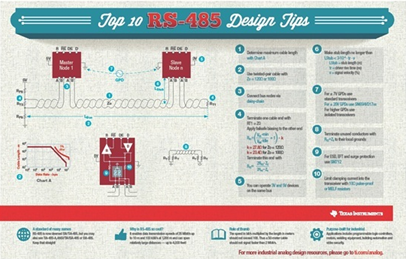

如何应用
1) 使用图 A 确定最大线缆长度
2) 使用 Zo=120Ω 或 100Ω 的双绞线线缆
3) 使用菊花链连接总线节点
4) 端接 RT1 = Z0 的线缆一端
在另一端应用故障保护偏置
端接该端
5) 您可在相同的总线上运行 3V 和 5V 器件。
6) 使 stub 长度不超过
7) 针对 ± 7V GPD 使用标准收发器
针对 ±20V GPD 使用 SN65HVD17xx
针对更高的 GPD 使用隔离收发器
8) 将不用的导线 (RT = Z0) 端接至其附近的接地
9) 针对ESD、EFT 及浪涌保护使用 SM712
10) 采用 10Ω 防脉冲或 MELF 电阻器限制进入收发器的钳位电流
