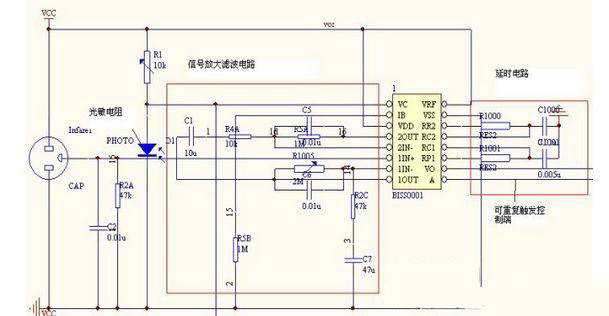

下图是由红热释电红外传感器、光敏电阻、BISS0001组成的信号检测及处理电路。红热释电红外传感器只对波长为10μm(人体辐射红外线波长)左右的红外辐射敏感，所以除人体以外的其他物体不会引发探头动作。探头内包含两个互相串联或并联的热释电元，而且制成的两个电极化方向正好相反，环境背景辐射对两个热释元件几乎具有相同的作用，使其产生释电效应相互抵消，于是探测器无信号输出。一旦人侵入探测区域内，人体红外辐射通过部分镜面聚焦，并被热释电元接收，但是两片热释电元接收到的热量不同，热释电也不同，不能抵消，于是输出检测信号。 BISS0001是由运算放大器、电压比较器、状态控制器、延迟时间定时器以及封锁时间定时器等构成的数模混合专用集成电路。当外界光强较强时，光敏电阻阻值很小，BISS0001检测到低电平，从而封锁14脚，禁止传感器infare1的信号。当外界光强较弱时，光敏电阻阻值很大，BISS0001检测到低电平，开启14脚;infare1检测到人体信号时，产生微弱的信号输出，经R5、R1005、R4、C1、C6、C7组成的信号放大滤波电路。R1000、R1001、C1000和C1001组成的延时电路。信号经处理后从2脚输出。
