一、项目背景

随着社会的进步及城市建设加快,工程爆破越来越多的用于城市房屋、道路的建设以及矿山、山区道路建设上。比如说我们学校所在的重庆市,地处山区,楼房和道路的建设,就需要进行大量的进行工程爆破。而爆破施工过程中产生的振动、噪声等对周边环境建筑的影响日益加剧、纠纷不断;对国家、企业及个人带来巨大的损失。

GB6722-2003中华人民共和国《爆破安全规程》的出台以及整个国民环保意识、安全意识、法制意识的不断提升;施工方对施工效率和进度要求的不断提升;全国爆破等行业对安全评估、振动记录的要求和测试要求亦越来越高,传统的振动记录仪已不能满足大量爆破方面的振动测试。我们以此出发点研制一台使用方便、功能强大、携带方便的检测仪,以便用于安全测距和安全装药量预测。

适用范围:

1.城市建设中需要进行工程爆破的地区;

2.工程爆破、辐射、腐蚀等人员无法在场的危险测量环境;

3.实验室、生产现场或野外对各种动态过程的动态信号实时记录、数据处理与分析(如机械振动、谐波分析、水声实验、医疗监测等)。

目标:

实现一台能主要用于爆破振动测量,便携的,可现场通过液晶设置参数、能记录下爆破现场采集到的爆破震动数据,并能进行初步数据处理的智能测振仪。

二、系统指标

1. 3通道并行采集;

2. 输入信号范围:幅度≤ ±10V;

3. A/D分辨率:16Bit(量程的1/65536)

4.触发电平:用户可现场设置,一般不超过100mv。触发方式:爆破测振一般采用通道出窗触发。

5.多种输入耦合方式:交流耦合、直流耦合、地偶合;

6.浮点采样,采样频率:一般采用5KHz或者10KHz无需设置量程。根据输入信号的大小,设备自动设置当前量程,以获得最佳的采集效果;

7. 预留扩展功能接口,可连接数字I/O、无线传输、GPS、USB-OTG等功能模块;

三、技术路线

系统设计主要分为五个模块:电源模块、信号采集和调理模块、参数设置模块、显示模块和接口通信模块

电源模块:用电源泵TPS69110将输出电压固定在5V,然后通过多个电源转换芯片(LTC660、LTC1763、LTC1790等)输出各模块所需电压值(3.3V、5V以及5V参考电压),并包含电压指示电源,欠压时给出指示灯警示。

信号采集和调理部分:首先通过速度传感器测试质点相对于地面垂直方向、水平切向方向和径向的震动数据,经过耦合方式选择、前级信号调理、可编程增益放大、抗混叠滤波、低通滤波和零点调节,最后进行A/D(16bit)转换,并行存入FPGA的存储器中。

参数设置模块:将三通道数据分别分段存储到板中的FLASH中;通过FFT算法计算出三通道的主振频率、最大振速和震动时间。并将这些信息显示在液晶屏幕上。通过按键实现耦合方式、增益倍数、浮点放大、采样率和采样长度的设置。

显示模块:显示三个通道的信号波形、设置菜单,增强用户与仪器的交互性,更直观人性化。

接口通信模块:实现主机和FPGA的通信,USB控制芯片采用的是专用的USB、RS232接口芯片CY7C68013A,它是Cypress公司推出的EZ-USB FX2系列智能USB接口芯片,可使主机通过USB接口或者RS232对FPGA存储器的数据进行读取,同时,电脑软件对采集的数据进行更深的分析、设置参数、采集段数、触发电平和耦合方式设置等。并将设置好的参数保存到FPGA内部。

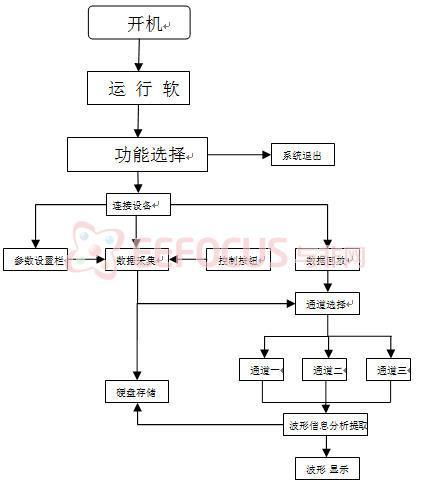

四、软件流程
