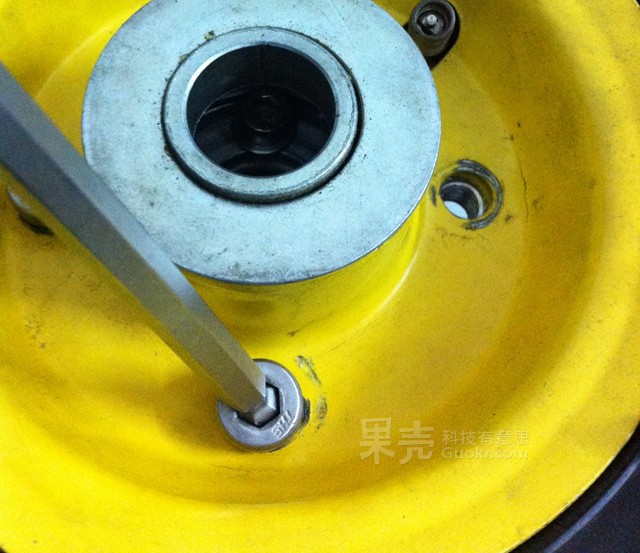

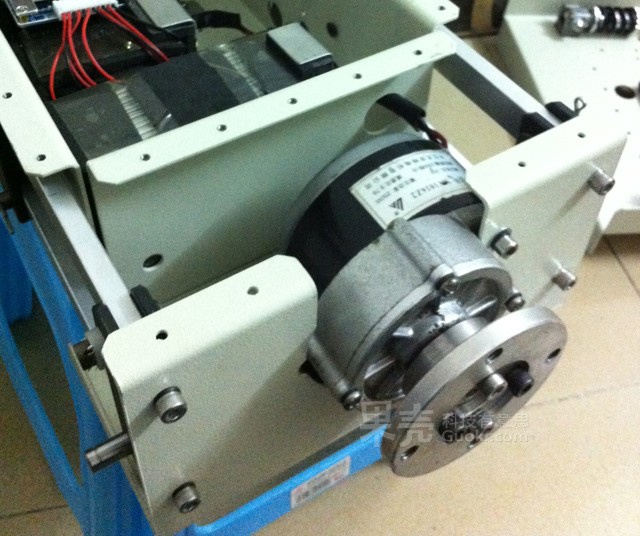

电机法兰安装

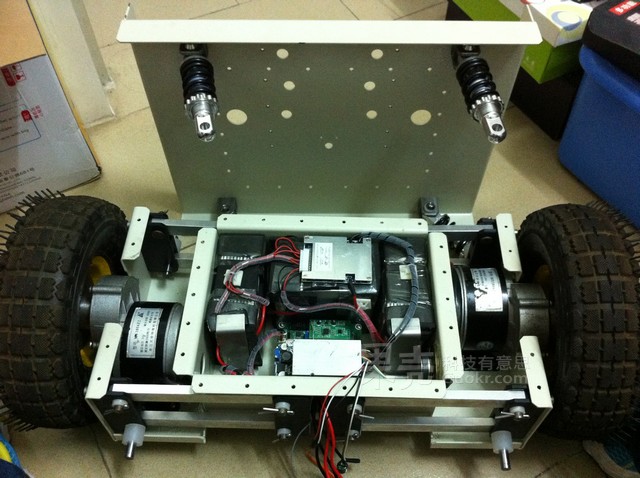

整体安装

电路部分

主控采用AVR的ATMEGA_32，电机驱动为H桥驱动方式，元件选用的IR2184和IRF1405。传感器选用IDG300和ADXL335，电流传感器为ACS755。另外还有一些外围的小功能，可有可无，不详述了。

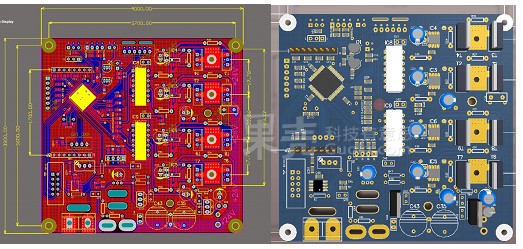

控制驱动PCB图

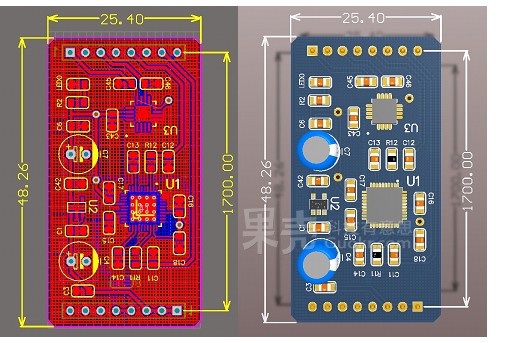

传感器PCB图

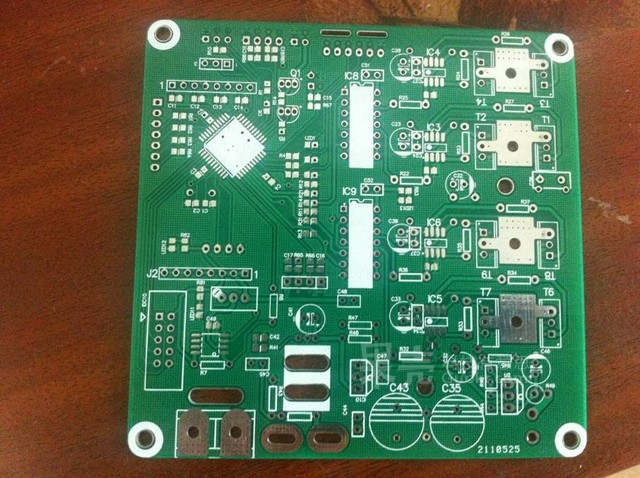

PCB空板

焊接需要注意的就是——别太马虎就行。先焊低矮的元器件，再焊大个的！

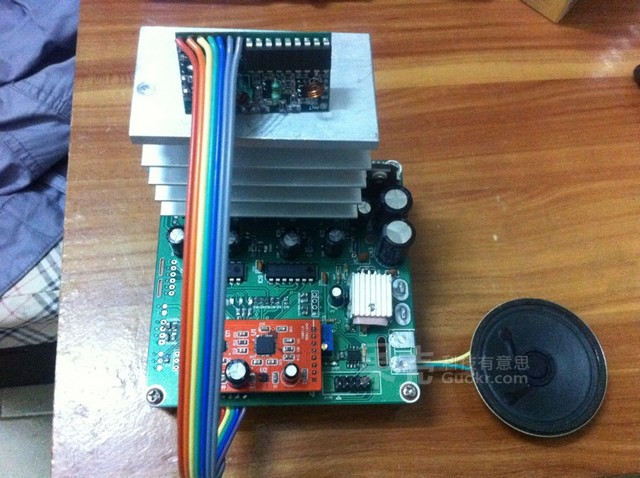

焊接基本完成

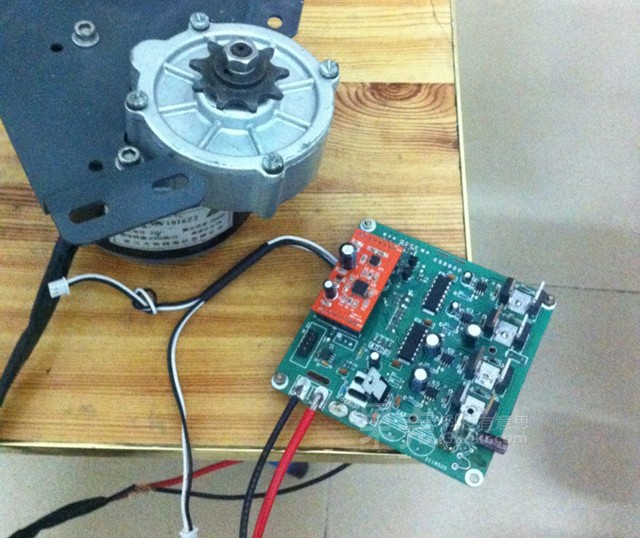

连接电机测试

散热器：

遥控和语音模块

控制程序部分

果壳网友们的素质都很高，这里就提一些关键部分。一些个人认为有用的代码附在最后。

流程图

车身角度获取

选用的传感器为模拟量输出，因此只需要用单片机的AD采集数据后计算出角度值即可，需要注意的是，采集后的数据直接使用效果会很糟糕。需要再次进行滤波计算，得到一个准确、及时、抗扰动的真实角度数据。调速过程中可以用串口将数据输出，辅助调试。

计算车轮速度

这里就是简单的PID控制车轮转速，如果不记得就百度看看。调试参数会花点时间，刚开始参数别调过大，否则抖动起来有危险！另外需要设置角度过大停机的功能。

获取转向数据

转向数据为采集转向电位器而来，采集后的数据进行滤波处理后再用。转向中间设置一个无效的死区，也是防止误动作。

遥控

遥控为最普通的4键遥控器，淘宝成品。

语音

语音选用成品语音模块，厂家提供完整说明文档。

温度

硬件原先选用18b20，很是遗憾这部分程序没调通，可能原因1：系统必须有多处中断，并且中断服务程序比较多，因而打乱了18b20的时序，加上没有示波器，因而没调通。可能原因2：智商问题。

尝试调试了近2小时无果后改用模拟量温度芯片LM35D，电压直接由电阻分压而来。

其余部分可自由发挥。

视频演示

无视频无真相，怕熊上门所以拍了一小段视频。

客厅实在太小，还放了些杂物，能够行走的地方就只有中间一小块了，跑不开。

友情提示：此车有一定危险性，不排除摔倒、失控等问题，在空地上玩玩就好，打算用来代步上班的，请给自己买好保险！

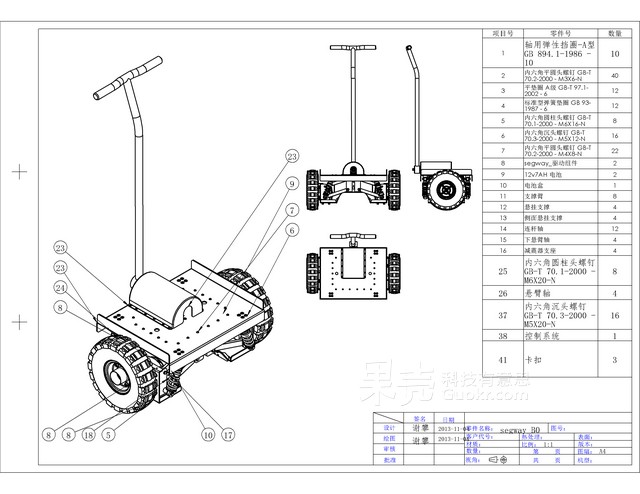

附件1：零件工程图

点击下载完整工程图（本设计已提交专利申请，请勿用于商业用途。）
