音箱相信大家都不陌生，通常有源音箱都是两个箱体拖着长长的尾巴，因此，虽然笔记本的音量很小，也没有人随身带一个音箱。虽然市面上有通过USB供电的小音箱，但默认情况下USB只能提供5V/100mA即0.5W，只能推一些纸盆的喇叭，根本谈不上重低音的了。本人利用中秋节放假的时间DIY了一个USB音箱。

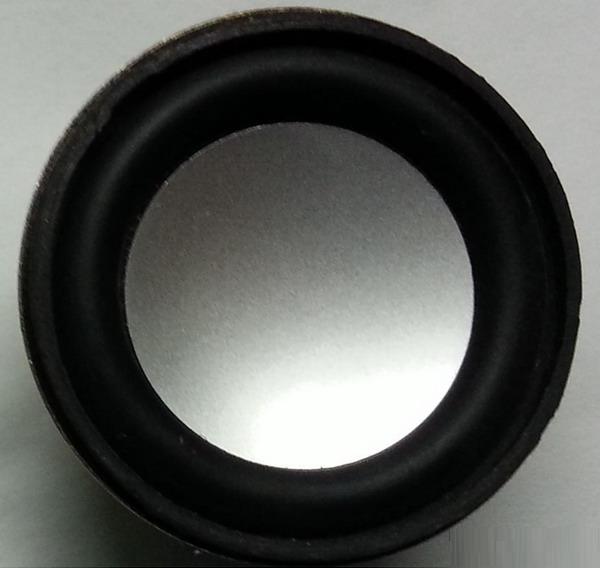

首先来看一下喇叭，从插卡音箱里抠的，4Ω/3W，音量超大，重低音也足。

然后是供电，既然是用在笔记本上，当然是考虑通过电脑供电了，其实USB是可以提供500mA电流的，但需要设备申请，刚开始考虑通过C8051F320实现一个HID设备（主要是考虑免驱）向电脑申请500mA，后来看到有人自制USB声卡，连音频信号线都可以省了。当然30多大洋的PCM2912是无论如何谈不上低成本的，本人找到一款真正低价的USB声卡芯片CM102S+，3元。

CM102是自带功率放大的，但OTL怎么也比不上BTL，还是加个专用的功率放大吧，PAM8403，1元不到。

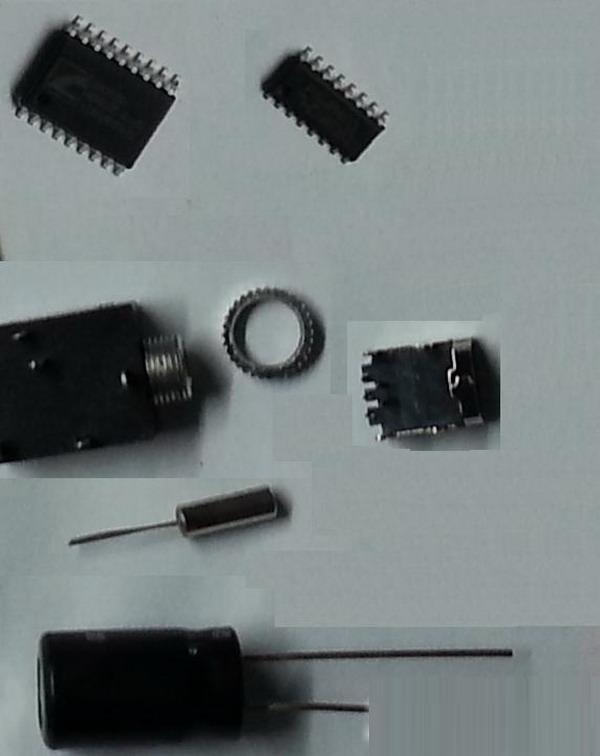

下面是关键器件，贴片元件就没照下来了，反正也看不清楚。箱体用的是保健品的瓶子，这里不上图了，后面有。

下面详细介绍制作过程：

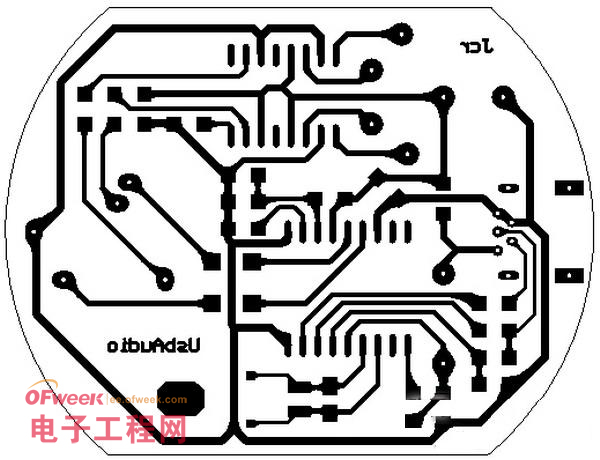

1、画PCB图，由于是自制PCB，只能单面布线，所以走线并不合理，不过能拔脓的就是好膏药，能干活就行。去掉丝印层、底层，黑白方式镜像打印。所有孔均为15mil，给钻头一个定位而已，实际孔大小取决于钻头。

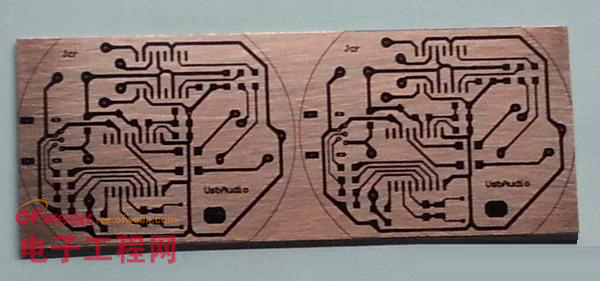

2、转印到敷铜板，由于我买的是15*10cm的敷铜板，直接做两块，宽度为10cm。

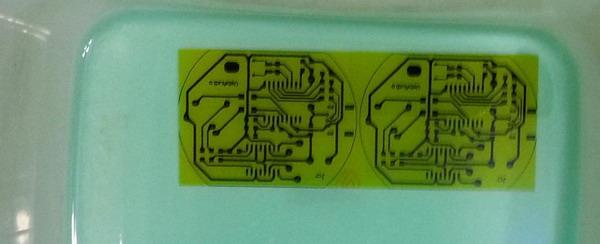

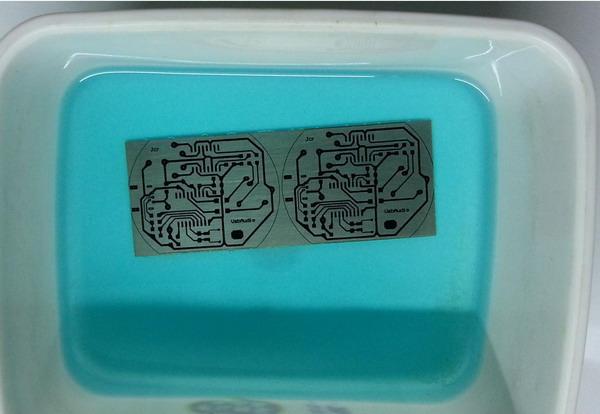

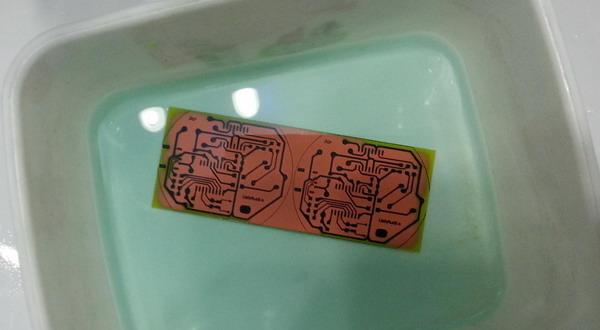

3、腐蚀，本人秘制的腐蚀液，双氧水+盐酸，比氯化铁速度更快、更加环保，美中不足的是盐酸为挥发性的，藏在柜子里不长时间柜子里的金属件全部锈蚀了，现在合页都掉了。

N分钟过去了...

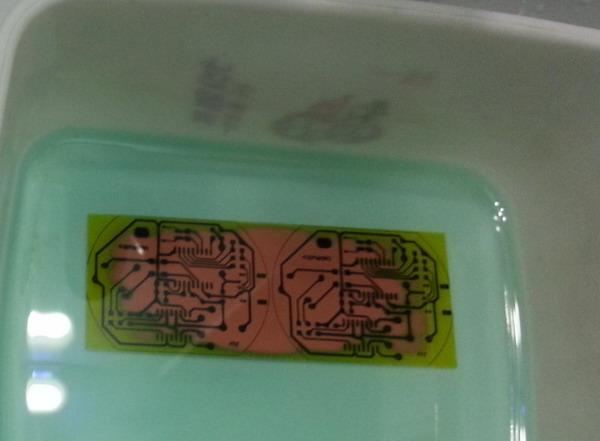

又N分钟...

大功告成！

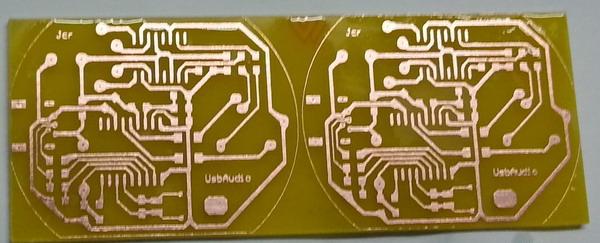

清洗干净后就是这样了

4、想把电路板放进瓶子里，还需要对电路板进一步加工，线路板的尺寸是精心测算的，圆形边框的直径是瓶子的内径，板子宽度是瓶口的直径，比瓶体内径小，这样才能放进去呀。

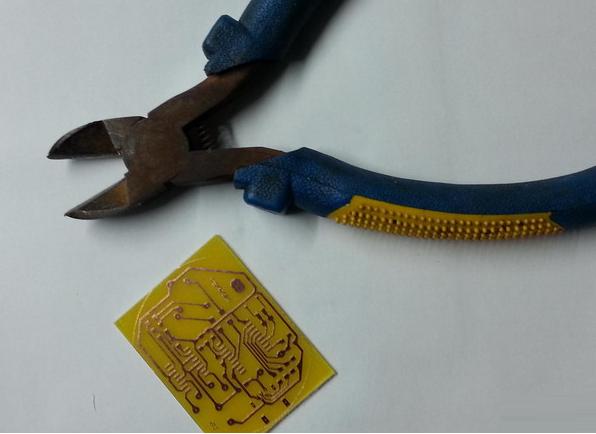

把上面的板子切开，上钳子，沿边框外剪一遍，尽量不剪到线。

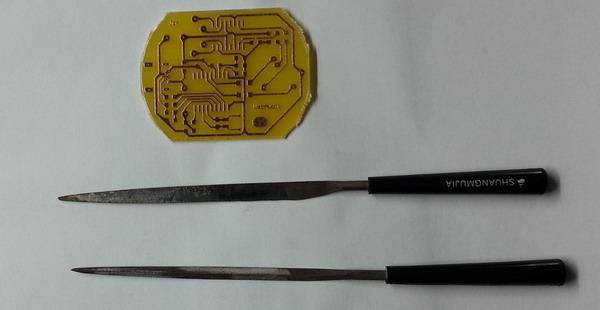

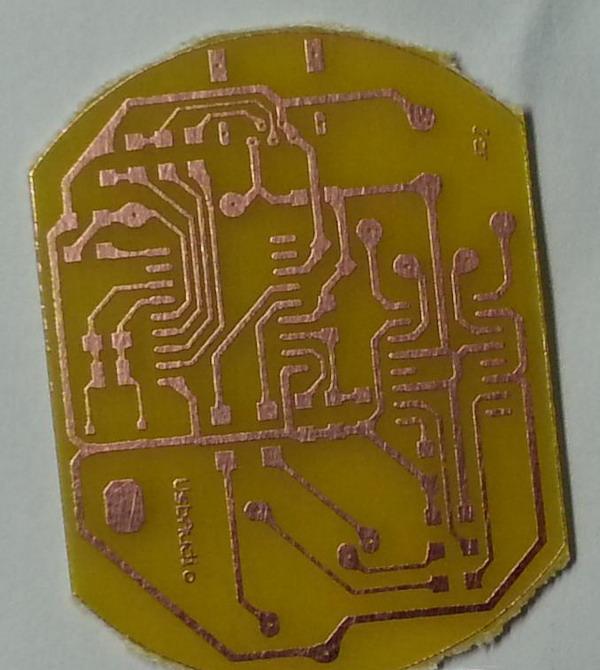

再上小锉，不着急，反正是放假，磨呗。

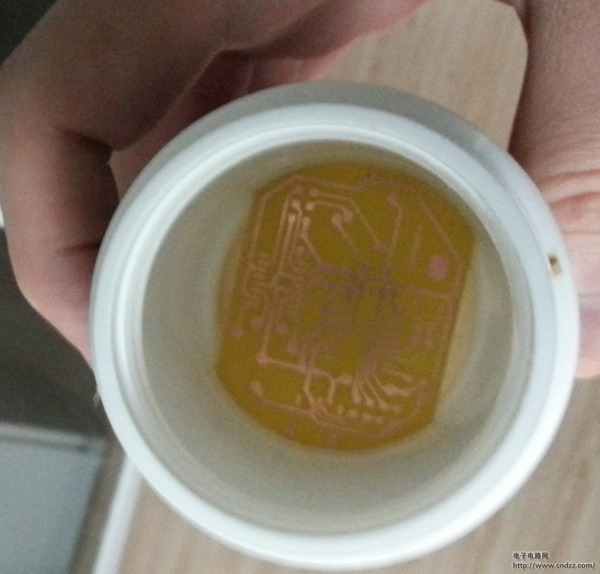

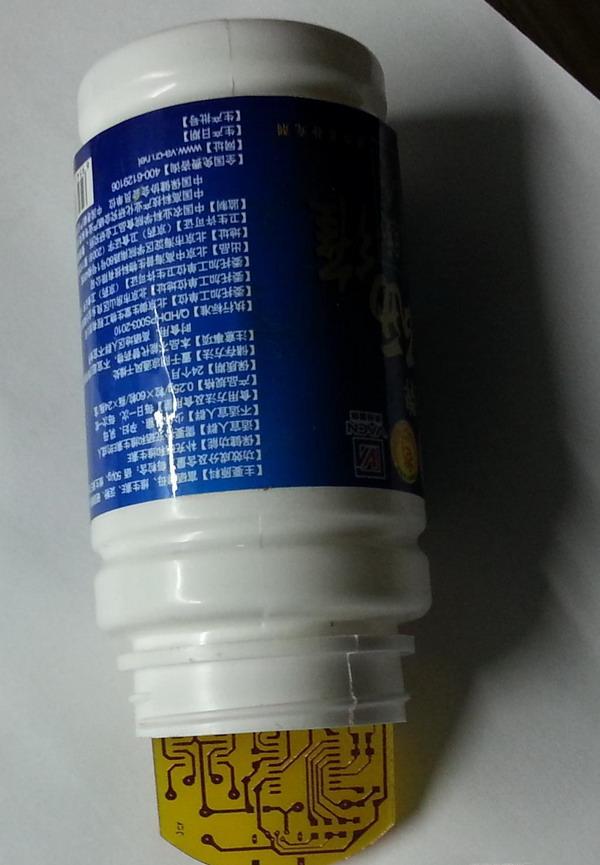

5、完成后的PCB板应该能够放进瓶口，且在瓶内能够平放，板边与瓶子内壁切合。

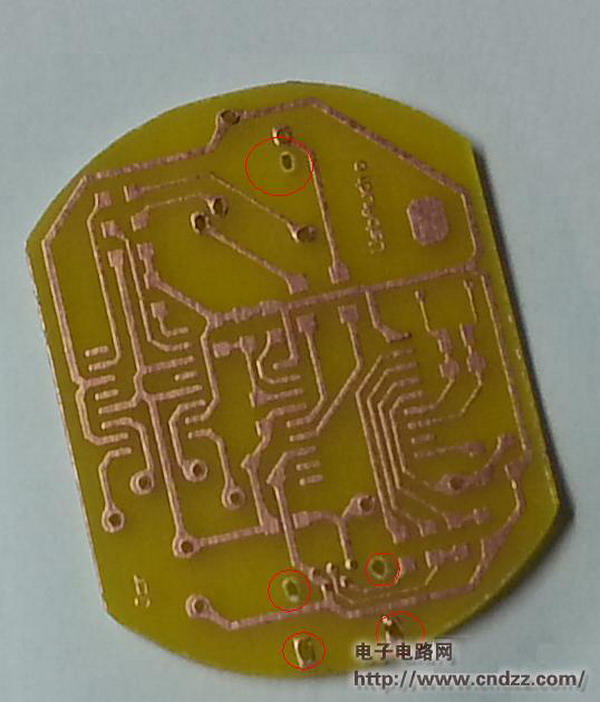

6、打孔，微型电钻，难控制呀，一定得买个台钻才行。这才发现音频插座的一个脚画偏了，差了100mil呀，羞愧难当中......

不过什么问题都难不倒咱Diyer，找对位置再打个孔呗，没有焊盘也没关系，没有电路板的电路都做了，这叫问题吗？

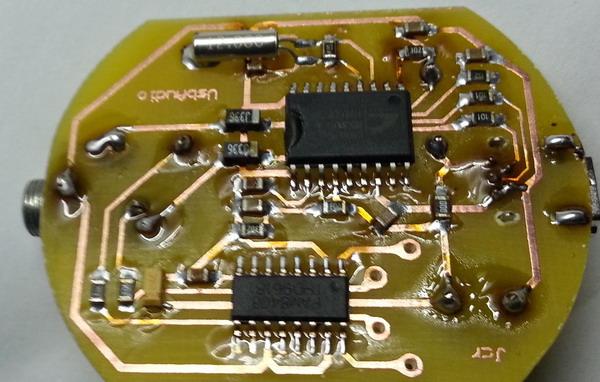

7、焊呀焊，没什么说的，过程中松香用得多多的，焊完用酒精洗一下就可以了。

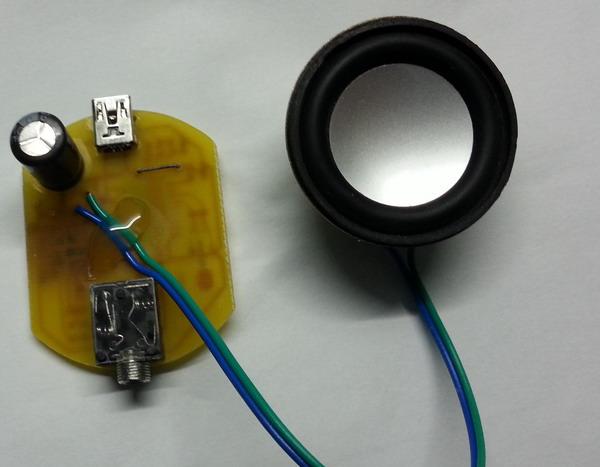

喇叭可以也焊上了，把线用热熔胶固定一下，免得下面施工的时候拉断了麻烦。唯一的一根飞线挺扎眼，本来设计的是用电感，没找着，于是......成本进一步降低了......

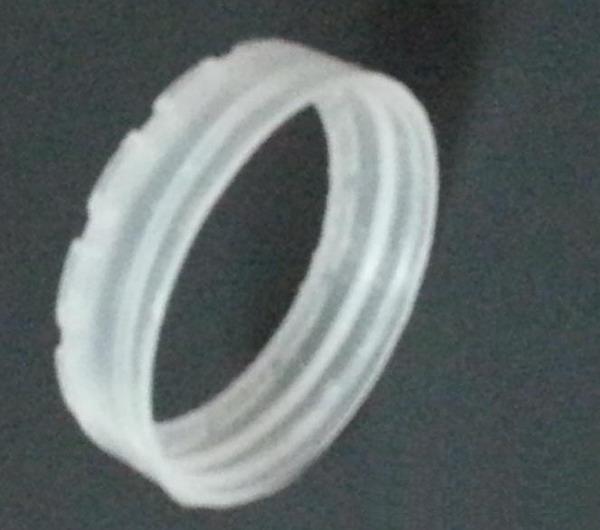

8、最后一步，把板子、喇叭装进瓶子里，美工刀、锉、钻...都用过后就可以了...，好累。

9、最终效果

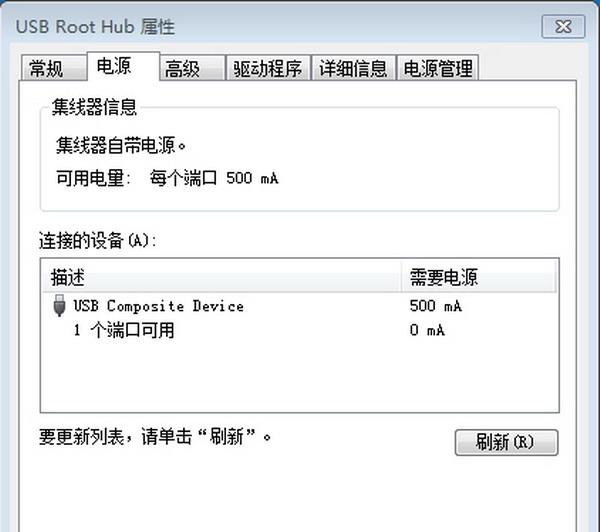

真正的500mA电流，供电充足，音量巨大，低音浑厚。

算算成本，应该不会超过10元吧...
