联发科今天发布首款4G八核智能手机芯片MT6595，支持TDD/FDD/HSPA+/TD-SCDMA/EDGE五模，支持2K分辨率屏幕，为全球首款ARM 17构架处理器，最高主频2.2GHz。而此前，华为荣耀6的发布让我们看到了海思麒麟920的性能之强劲，八核处理器的时代已经到来。

目前市面上主流的八核处理器除了联发科MT6592/MT6595及海思麒麟920，还有三星 Exynos5422、高通骁龙615，下面笔者对这五款最具代表性的八核CPU进行详细对比，看看它们各自有什么强大之处。

联发科MT6592八核处理器

MT6592（也称MTK6592）是联发科技基于2013年7月份发布的的全球首款商用量产同步八核智能机系统单芯片。该芯片基于台积电28nm工艺制程，拥有八颗ARMCortex-A7CPU核心，其单颗CPU核心主频最高能够达到2.0GHz，不过一般产品为了控制发热则相对会锁定主频，通常都是1.7GHz的型号。

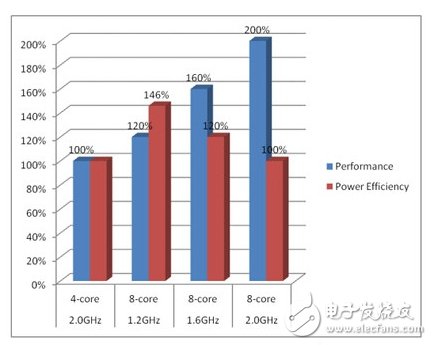

自动电压调频技术可以有效降低功耗

而且联发科MT6592八核解决方面还具备自动电压调频技术，它可以根据任务进程的性能需求来决定开启哪些核心，这样不会造成八核全开而加剧功耗。

MTK真八核提供更高的视频播放质量和更低的播放功耗

MT6592还集成有Mali-450MP图形处理单元，其主频为700MHz。Mali-450MP4属于Utgard架构，根据ARM宣称它的性能是上一代Mali-400MP4的两倍。虽然相比高通骁龙Adreno系列还有一定的差距，不过用来进行日常操作其表现也是绰绰有余。

联发科MT6592八核处理器点评：

优点：性能出色、成本低、发热控制不错

缺点：不支持4G

联发科MT6595八核处理器

为了顺应4G的发展，联发科在今年年初发布了全球首款真八核4GLTE手机芯片“MT6595”，该芯片采用ARM的大小核(Big.Little)架构，由四颗Cortex-A17和四颗Cortex-A7内核组成，其中Cortex-A17 的主频可高达2.2GHz，Cortex-A7内核的主频则是1.7GHz，最大支持双通道933MHz LPDDR3内存。由于采用了CorePilot异构计算技术，这八颗内核可以根据内核温度进行自动的调节和分配，可以一大四小，也可以跑3个小内核。

GPU方面，MT6595整合ImaginationTechnologies最新PowerVRSeries6图形处理器（GPU），支持高性能图像处理以及丰富多媒体规格，以硬件解HEVC（高分辨率编解码技术H.265），支持超高清（4K2K）视频播放和录制，功耗更低。

MT6595作为全球首款支持4GLTE网络的八核处理器，支持FDD/TDDLTE网络，最高支持150Mbps下载以及50Mbps上传，同时向下兼容DC-HSPA+（42Mbits/s）、TD-SCDMA以及EDGE。同时，MT6595也是联发科首款支持802.11ac无线连接的手机芯片平台。

联发科MT6595八核处理器点评：

优点：性能出色、首款八核4G处理器芯片、支持802.11ac无线连接

缺点：CDMA制式要外挂基带

海思麒麟920八核处理器

海思麒麟920处理器基于28nm工艺制造，采用了目前技术比较成熟的8核big.LITTLE架构，其中包含四颗Cortex-A15核心和四颗 Cortex-A7核心，A15核心最高主频可以达到2GHz，两颗核心可以同时工作，处理器支持双通道DDR3L-800MHz，而图形处理器则使用了 Mali-T628MP4。

LTECat6+八核CPU是海思麒麟920的最大亮点

海思麒麟920的一个特点就是集成度相当高，除了中央处理器和图形处理器之外，920还内置了一个名为i3的协处理器，i3能以以极低的功耗运行，持续采集来自加速计、陀螺仪、指南针和接近光传感器等的运动数据。同时ISP（图像信号处理单元）也是海思自行研制，能实现多针降噪功能，视频解码支持 4KH.265，遗憾是920不支持4K视频的拍摄。

在通信能力方面，K920整合了华为的LTEAdvanced通信模块，支持LTECat6标准，能够实现理论峰值300M的下行速率。同时这颗SoC 将支持TD-LTE/LTEFDD/TD-SCDMA/WCDMA/GSM5种网络制式，以及SGLTE/CSFB以及VoLTE等4G语音通话方式。

海思麒麟920全新的构架使其性能大增

总的来说，海思麒麟920处理器的CPU/GPU处理性能较上一代芯片提升明显，集成度也是非常高。

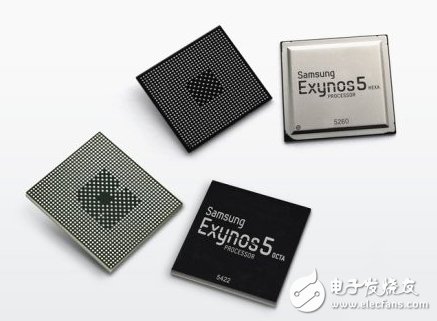

三星Exynos5422八核处理器

一说八核手机处理器，第一个想到的就是三星猎户座系列，CES2013上三星发布了全新的双四核Exynos5Octa芯片，到时并没有公布太多细节，不过之后通过使用人们发现这科处理器功耗大，发热明显，并且八颗核心不能同时工作。虽然饱受争议，不过三星的这种尝试并没有终止。

今年发布的三星新旗舰GalaxyS5欧版S5就是一个八核处理器版本，配备一颗Exynos5422八核处理器。三星猎户座Exynos5422处理器依旧是采用的双四核设计，采用Cortex-A152.1GHz四核心加Cortex-A71.5GHz四核心处理器的架构。同时基于 big.Little架构的设计，让它能开启八颗核心协同运算。

猎户座系列处理器参数对比图

GPU方面为Mail-T628MP6，支持双通道LPDDDR/DDR3933MHz内存，最大带宽为14.9GB/s，屏幕方面则最大支持 2560x1600分辨率。而ExynosHexa则是六核心设计，通过big.LITTLE架构集成了两颗主频1.7GHz的Cortex-A15核心和四颗主频1.3GHz的Cortex-A7核心，GPU为Mail-T624，最大内存带宽为12.8GB/s，最大支持2560x1600分辨率。

比较遗憾的是三星Exynos5422依旧是没有内置基带，而是需要单独的芯片来完成，这事也Exynos目前面临的一个比较大的问题所在。

三星Exynos5422八核处理器点评：

优点：八颗核心可以同时工作、核心频率高、GPU性能出色

缺点：处理器集成度低没有包含基带

高通骁龙615八核64位处理器

高通在去年确立了骁龙200/骁龙400/骁龙600/骁龙800这样的系列之后，高通今年并没有再继续往上推出类似“骁龙1000”这样的型号，而是以骁龙805、骁龙801等命名方式推出系列的升级型号，于是高通也在MWC2014再次带来了骁龙600系列处理器的两款扩展新品“骁龙610”和“骁龙615”芯片组。

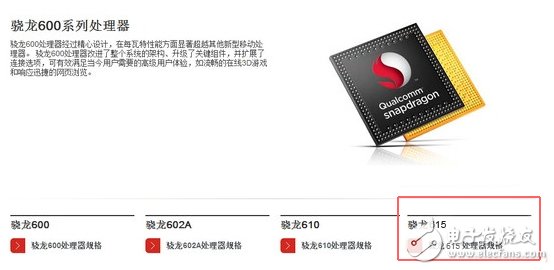

骁龙615是高通旗下的骁龙600系列八核处理器

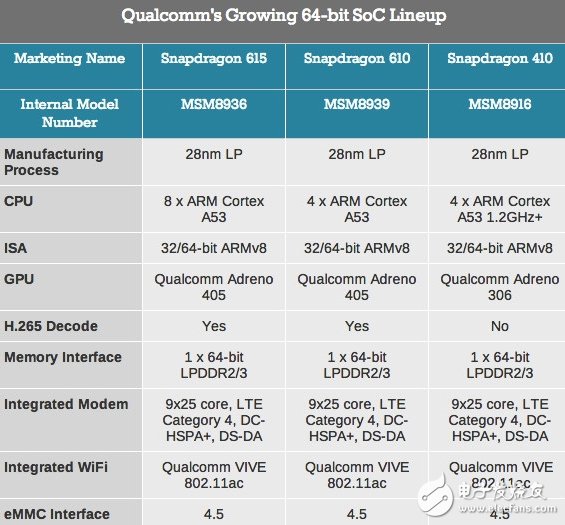

骁龙610、615都是台积电28nmLP工艺制造，ARMCortex-A53CPU架构，内存支持单通道64-bitLPDDR2/3，视频编码支持H.265，整合基带MSM9x25（搭配收发前端RF360），网络制式支持LTECat.4150Mbps（可选载波聚合）、DC-HSPA+、 CDMA、TD-SCDMA，无线网络则支持Wi-Fi802.11ac、蓝牙4.1，存储接口标准eMMC4.5。

差别在于，骁龙 610也是四核心的，骁龙615则是八核心，并且还是全球第一款八核心64位处理器，也是高通旗下的的第一款八核心处理器。和三星的猎户座的双架构 big.LITTLE类似，骁龙615也是双四核构成的，其中四个核心针对低功耗优化，剩下四个核心适合高性能操作，但是全部八个核心可以同时运作，是真八核。

GPU方面，骁龙615整合了全新的Adreno405，高于骁龙410Adreno306，但是低于骁龙805Adreno420。

Adreno400系列可为移动处理器带来D3D11级别的功能特性，支持DirectX11.2、OpenGLES3.0、 OpenCL1.2FullProfile、硬件曲面细分，分辨率最高支持2560×1600。Adreno405应该是低频率版本。ISP方面则更多地继承了骁龙800，而不是在骁龙410的基础上增强。

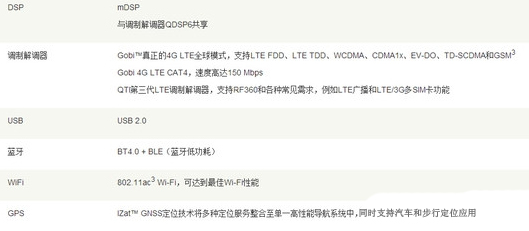

连接性方面骁龙系列处理器一直是行业领先者

网络方面，作为高通一贯的优势骁龙615集成了第三代LTE调制解调器，支持4GLTE全球模式，支持LTEFDD、LTETDD、WCDMA、CDMA1x、EV-DO、TD-SCDMA和GSM。最高支持Cat4的150Mbps下行数据速率。

骁龙615将在2014年第三季度提供样品，基于新平台的高通参考方案将在2014年第四季度提供，实际产品也会在年底面世。

高通骁龙615八核处理器点评：

优点：支持全网通、GPU性能不俗、支持64位

缺点：64位需要软件升级后才能支持
