1.引言

目前工业、医疗、天文和军事对近红外探测和成像有大量需求，本文介绍了一种响应近红外的新型高增益GaAs/InGaAs量子光电探测器。首先测试和讨论了探测器的I-V特性，探测器偏压为-1.5V时响应率大于10A/W，响应率随光照功率增大减小。针对探测器特性和探测器阵列规模设计了2×8元读出电路，探测器和读出电路对接后的样品工作在77K条件下。探测器偏压为-1.5V，积分时间为200μs时探测器率达到1.38×1010cmHz1/2/W，达到实际应用的要求。为验证探测器和读出电路及对接样品的实用性，最后设计了数据采集卡和成像系统，给出了测试结果。

2.探测器和读出电路

2.1 探测器

探测器的I-V特性可以为读出电路设计提供重要依据，为此在光电测试平台采用keithley 4200-SCS半导体特性测试仪测试探测器特性。探测器阵列为2×8元，单元探测器面积为80×80μm.测试过程中作为公共电极的衬底电位固定，扫描单元探测器一端的电压。

图1是器件的I - V特性，与Q W I P器件不同，特性曲线明显非对称。探测器有一个-0.8V的阈值电压，探测器偏压大于-0.8V后响应电流迅速增大，在-0.8V~-3V区间相应电流随偏压变化缓慢。正向偏置时探测器响应电流相对较小。测试得77K，-1.5V时探测器暗电流小于10-13A，暗电流较小有利于降低噪声，提高探测率和信噪比。C-V特性测得探测器的电容约7.5pF.

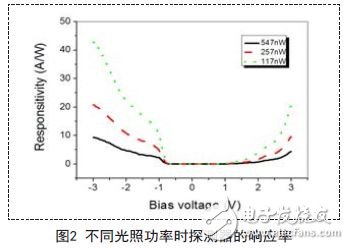

图2是不同光照功率时探测器的响应率，结果显示探测器的响应率远大于1A/W，偏压为-1V时响应率大于10A/W，说明探测器量子效率和光电增益较大。测试结果还显示探测器的响应率随光照功率增大减小，这个特性有利于提高成像系统的动态范围。

探测器的工作偏压对焦平面工作有重要影响，需要仔细选择和严格控制。

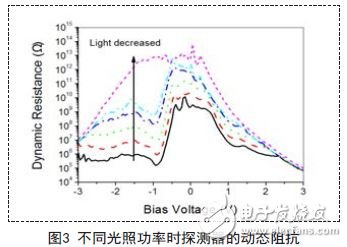

图3显示探测器偏压为-1V时动态阻抗较大，大动态阻抗表示探测器响应电流随工作偏压变化较小，降低了探测器工作偏压的稳定性要求，提高了探测器阵列响应的一致性。因此探测器阵列与读出电路对接后选择-1V为工作电压。

2.2 读出电路

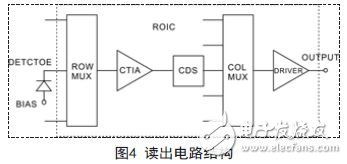

根据探测器特性设计读出电路，结构如图4所示，包括行选开关、电容互阻放大器（CTIA）、相关双采样电路（CDS）、列选开关和输出缓冲器。采用CTIA结构为列放大器可以稳定探测器工作偏压，提高注入效率和线性度，CDS电路可以抑制固定图形噪声。

读出电路工作过程如下：首先选通一行探测器与CTIA列放大器连接，然后列放大器复位，使积分电容放电，探测器上电极的电位复位到复位电位。复位后列放大器开始积分，CDS电路采样和保持列放大器的复位信号和积分信号。最后在列选开关的控制下依次选通采样保持电路，通过输出缓冲器依次输出八个探测器积分信号。

接着重复上面的读出过程，开始另一行探测器的读出。

3.测试结果

3.1 探测器阵列与读出电路对接测试

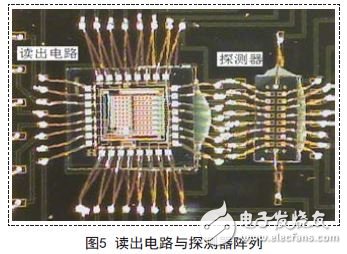

采用CSMC 0.6μm DPDM工艺设计并流片2×8读出电路，CTIA积分电容设计为6pF.通过Si转接基板实现读出电路与2×8元探测器阵列对接，如图5所示。对接样品安装在杜瓦内加液氮制冷后固定在光学平台上，采用He-Ne激光器作为光源，发出的光经过衰减聚焦照射到器件表面。电路的工作电源和各个模拟电压通过外部测试电路提供，测试中探测器单元电极电位设定为2.5V，公共电极设定为3.5V，探测器工作电压为-1V.

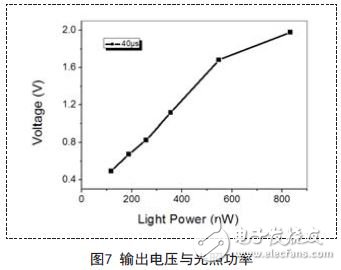

图6显示了光照功率为117nW，积分时间从20μs变化到200μs时读出电路输出电压的变化，结果读出电路的线性度好于99.5%，输出信号摆幅为2V，电荷容量为7.5×107.输出电压与光照功率的关系如图7所示，光照功率大于800nW时读出电路饱和。

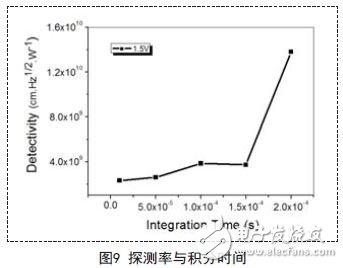

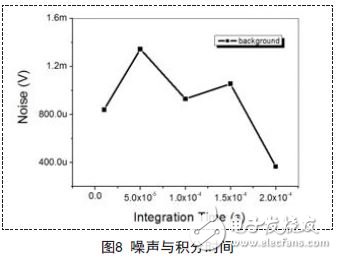

探测器阵列与读出电路对接后测试得噪声特性如图8所示，噪声随积分时间增大减小，平均噪声为 0.91mV，对接后样品的信噪比为67dB.噪声的特性与读出电路输入端探测器和列放大器工作频率相关，输入端探测器工作频率为1/2Tint［2］。 当积分时间增大，探测器和列放大器的工作频率下降，减小了噪声带宽，读出电路的输出噪声减小，因此延长积分时间有利于提高焦平面的探测率。图9是探测率与积分时间的关系，随积分时间增大，噪声减小，因此探测率增大。探测器偏压为-1.5V，积分时间为200μs时探测器率达到 1.38×1010cmHz1/2/W，达到实际应用的要求，为进一步大面阵读出电路和探测器阵列的研制提供了依据。

3.2 数据采集与成像系统

为了验证对接后样品的工作性能，进一步设计了数据采集电路和成像系统，系统框图如图10所示。系统包括stm32处理器、上位机和显示器、对接后的焦平面阵列和光电测试平台。Stm32处理器输出读出电路驱动控制信号，并利用自身集成的ADC完成读出电路输出模拟信号的数字化，然后通过USB接口把数字化的信号传输到上位机。通过VisualStudio6.0设计可视化图形界面，用灰度图显示表示16个探测器单元的响应。

图11分别给出了弱光条件和强光条件时2×8焦平面输出波形和灰度图显示。

探测器工作偏压为- 1 。 5 V ， 积分时间为100μs，当光照较弱时输出电压较小，16探测器单元显示的相应的点亮度较低，光照较强时，相应点的显示亮度变亮。

4.结论

测试分析了一种新型量子光电探测器特性，探测器有一个-0.8V的阈值电压，偏压大于阈值电压后器件响应率远大于1A/W，且响应率随光照功率增大减小。2×8探测器阵列与设计的读出电路通过Si基板对接，对接后的焦平面阵列线性度好于99.5%，信噪比达到67dB，探测器偏压为-1.5V，积分时间为200μs时探测器率达到1.38×1010cmHz1/2/W，达到实际应用的要求。采用设计的数据采集卡和成像系统验证了对接样品的实用性，为进一步大面阵读出电路和探测器阵列的研制提供了有益的参考。
