从51开始，单片机玩了很长时间了，有51，PIC，AVR等等，早就想跟潮流玩玩ARM，但一直没有开始，原因 -----不知道玩了ARM可以做什么（对我自己而言）。如果为学习而学习，肯定学不好。然后cortex-m3出来了，据说，这东西可以替代单片机，于 是马上开始关注。也在第一时间开始学习，可惜一开始就有点站错了队，选错了型（仍是对我自己而言）。我希望这种芯片应该是满大街都是，随便哪里都可以买得 到，但我选的第一种显然做不到。为此，大概浪费了一年多时间吧，现在，回到对我来说是正确的道路上来啦，边学边写点东西。
闲话多了些，就权当前言了。下面准备开始。
STM32单片机小Tips之RTC实践
BKP还没有搞完，怎么又换到了RTC上了，因为RTC和BKP有些联系，想不关联还不行呢。
以下是数据手册上有关RTC的介绍：
******介绍开始
15.1 RTC 简介
实时时钟是一个独立的定时器。RTC模块拥有一组连续计数的计数器，在相应软件配置下，可提供时钟日历的功能。修改计数器的值可以重新设置系统当前的时间和日期。
RTC模块和时钟配置系统（RCC_BDCR寄存器）是在后备区域，即在系统复位或从待机模式唤醒后RTC的设置和时间维持不变。
系统复位后，禁止访问后备寄存器和RTC，防止对后备区域（BKP）的意外写操作。执行以下操作使能对后备寄存器和RTC的访问：
● 设置寄存器RCC_APB1ENR的PWREN和BKPEN位来使能电源和后备接口时钟
● 设置寄存器PWR_CR的DBP位使能对后备寄存器和RTC的访问。
******介绍结束
下面就以库中所带的实例来玩这个RTC，正好也要解决TAMPER引脚的问题。
这次要用到的例子是这个：
有关配置没有什么可多说的，把上一个例子：BKP-》Backup_Data中修改过的：
stm32_eval.c
stm3210e_eval.h
stm32_eval.h
三个文件复制过来，建立工程，一路顺风，非常顺利地编译、链接好，然后进入调试，结果，出问题了，见下面：

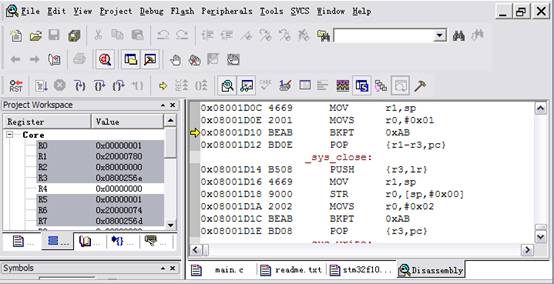

进入调试界面即停在了反汇编界面。一旦执行程序，立即就停下来。这个BKPT指令是个什么东西呢？查了一下指令表，原来是个断点指令，那为什么会停止在这里呢？万能的网啊，一搜就出来了，感谢前人的努力，感谢伟大的网。..。
结论是：“ 凡是用到printf的都会出现这样的问题。”
解决方法：
打开Options for Target项，把那个Use MicroLIB前面打上勾，重新编译链接即可。
出现问题的原因，网上的相关解释是：这是Printf库函数的问题，需要使用MicroLIB这个库来替代默认的库。原因是默认printf并非使用串口，所以要改掉。
在main.c中有这样一段函数：
/**
* @brief Retargets the C library printf function to the USART.
* @param None
* @retval None
*/
PUTCHAR_PROTOTYPE
{
/* Place your implementation of fputc here */
/* e.g. write a character to the USART */
USART_SendData（EVAL_COM1， （uint8_t） ch）;
/* Loop until the end of transmission */
while （USART_GetFlagStatus（EVAL_COM1， USART_FLAG_TC） == RESET）
{}
return ch;
}
根据这段函数的说明，就是做这个事情的。
但是还有一些疑问：
（1）这个例子的readme.txt中并没有说明要用MicroLIB这个库的事情。
（2）如果不用硬件，而是用软件仿真，也是不需要使用MicroLIB库的。
因此，有关MicroLIB的问题还不是特别明确，还需要进一步研究。是否是这段程序还用到了scanf的原因？
例子的运行

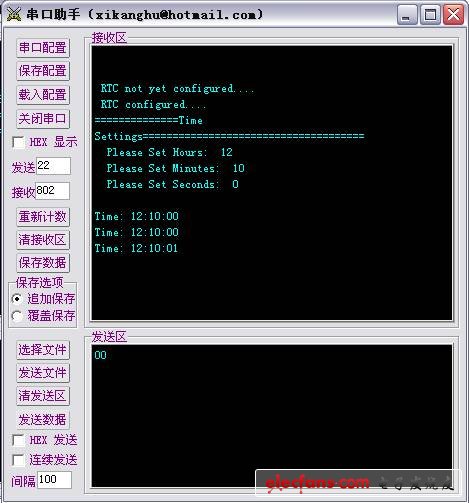

如果是第一次运行，那么会出现如下画面：
即其中有提示RTC没有初始化，要求进行设置的提示，根据提示分别送入小时，分钟，秒的数值，即完成设置工作，程序不断地将当前时间通过串口送出。
如果在VBAT端接入后备电池，那么断电后再上电显示的信息如下：
其中提示RTC已初始化，不需要再进行初始化，直接将时间不断地从串口送出。
程序解读
/**
* @brief Configures the RTC.
* @param None
* @retval None
*/
void RTC_Configuration（void）
{
/* 开启PWR和BKP模块的时钟 */
RCC_APB1PeriphClockCmd（RCC_APB1Periph_PWR | RCC_APB1Periph_BKP， ENABLE）;
/* 允许对BKP进行存取操作*/
PWR_BackupAccessCmd（ENABLE）;
/* 初始化BKP区域*/
BKP_DeInit（）;
/* LSE允许，这里LSE是指外部接的32768HZ 晶振的一个振荡器，它使用PC14和PC15两条引脚。有关这部分的一些细节描述如下：
当备份区域由V DD （内部模拟开关连到V DD ）供电时，下述功能可用：
● PC14和PC15可以用于GPIO或LSE引脚
● PC13可以作为通用I/O口、TAMPER引脚、RTC校准时钟、RTC闹钟或秒输出
当后备区域由VBAT供电时（VDD消失后模拟开关连到VBAT），可以使用下述功能：
● PC14和PC15只能用于LSE引脚
● PC13可以作为TAMPER引脚、RTC闹钟或秒输出
*/
RCC_LSEConfig（RCC_LSE_ON）;
/* 等待LSE振荡器就绪 */
while （RCC_GetFlagStatus（RCC_FLAG_LSERDY） == RESET）
{}
/* 选择LSE作为RTC的时钟源
说明：RTC时钟源可以是以下三种之一：
─ HSE 时钟除以 128
─ LSE 振荡器时钟
─ LSI振荡器时钟
其中LSI是一个内部的低频RC振荡器。关于RTC的这三个时钟各有何特点，见下面的说明。
*/
RCC_RTCCLKConfig（RCC_RTCCLKSource_LSE）;
/* RTC时钟允许*/
RCC_RTCCLKCmd（ENABLE）;
/* 等待RTC寄存器同步
理由如下：
15.3.3 读 RTC 寄存器
RTC核完全独立于RTC APB1接口。
软件通过APB1接口访问RTC的预分频值、计数器值和闹钟值。但是，相关的可读寄存器只在与RTC APB1时钟进行重新同步的RTC时钟的上升沿被更新。RTC标志也是如此的。
这意味着，如果APB1接口刚刚被开启之后，在第一次的内部寄存器更新之前，从APB1上读出RTC寄存器的第一个值可能被破坏了（通常读到0）。下述几种情况下能够发生这种情形：
● 发生系统复位或电源复位
● 系统刚从待机模式唤醒（参见4.3节）。
● 系统刚从停机模式唤醒（参见4.3节）。
所有以上情况中，APB1接口被禁止时（复位、无时钟或断电）RTC核仍保持运行状态。 因此，若在读取RTC寄存器曾经被禁止的RTC APB1接口，软件首先须等待RTC_CRL寄存器中
的RSF位（寄存器同步标志）被硬件置1。
void RTC_WaitForSynchro（void）
{
/* Clear RSF flag */
RTC-》CRL &= （uint16_t）~RTC_FLAG_RSF;
/* Loop until RSF flag is set */
while （（RTC-》CRL & RTC_FLAG_RSF） == （uint16_t）RESET）
{
}
}
*/
RTC_WaitForSynchro（）;
/* 等待最后写操作完成*/
RTC_WaitForLastTask（）;
/* 允许秒中断，相应代码如下：
void RTC_ITConfig（uint16_t RTC_IT， FunctionalState NewState）
{
/* Check the parameters */
assert_param（IS_RTC_IT（RTC_IT））;
assert_param（IS_FUNCTIONAL_STATE（NewState））;
if （NewState ！= DISABLE）
{
RTC-》CRH |= RTC_IT;
}
else
{
RTC-》CRH &= （uint16_t）~RTC_IT;
}
}
而调用这段程序的代码中的第一个参数是：
#define RTC_IT_SEC （（uint16_t）0x0001） /*！《 Second interrupt */
可见它是对RTC-》CRH的最低位进行操作，CRH相关内容见下面的图。
*/
RTC_ITConfig（RTC_IT_SEC， ENABLE）;
/* 等待最后的写操作完成*/
RTC_WaitForLastTask（）;
/* 设置RTC预分频器： set RTC period to 1sec */
RTC_SetPrescaler（32767）; /* RTC period = RTCCLK/RTC_PR = （32.768 KHz）/（32767+1） */
/* 等待最后的写操作完成*/
RTC_WaitForLastTask（）;
}

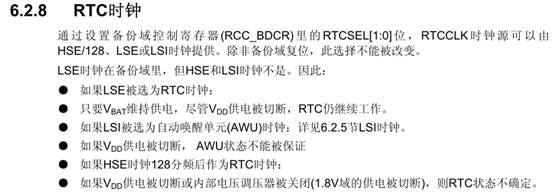

下面的图是有关RTC时钟选择的问题，其中说明了各种时钟的工作特性：

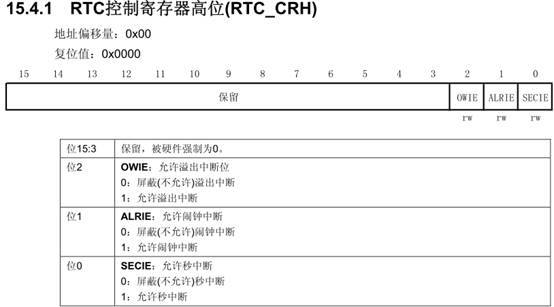

下面的图是有关RTC_CRH寄存器的描述，放在这里是为了说明SECIE标志位。
