项目背景：

音乐不以说教方式来传播，更多的是通过熏陶及感染的途径，潜移默化地来影响人的心灵，使更多地得到美的滋润。并且音乐的作用现在也越来越不容小觑，科学家发现：音乐能够改善人的学习能力；音乐能辅助治疗帕金森氏；，驾车时听自己喜欢的音乐有助于保持心态的平静；“超市音乐”能增加购物欲 ；“工作音乐”能提高工效；音乐还能够缓解人的压力。

目前越来越多的人不能离开音乐了，音乐渐渐成了人们生活中的一部分，无论快乐、悲伤、疲惫、寂寞，人们都会听听音乐，那么如何让音乐鲜活起来就成了目前需要解决的问题，我要开发这个产品就是为了能够让音乐鲜活的呈现在用户面前。

项目实现主要功能：

首先，音箱是透明的，里面有水，当音乐播放的同时，水能够随着音乐跳跃，并为音乐增加叮咚的水声伴奏，并且在音箱内部会发出梦幻的光，将水的舞动投影到天花板上，使用户能欣赏音乐的同时能观赏到水的舞蹈，这样音乐就动感了起来，同时，当您敲击音箱外壁时就会更换曲目，并变换光的颜色，为用户的使用带来了方便，而且转动音箱就可以实现光颜色的任意切换，增强了用户的自主选择性！

项目系统原理：

MP3放音部分的设计：PIC32MX4通过IIC总线控制解码芯片STA013工作以及完成数据从源到STA013的传送，SD卡用来存放MP3文件播放时MP3文件从SD卡传送给STA013解码，解码后的数字音频信号通过PIC32MX4自带的的D/A转换接口转换成模拟音频信号，基于TD2822M的功放电路实现音乐的播放。

水跳跃的实现：微控制器PIC32MX4通过控制驱动芯片L298N驱动微型马达控制产生敲击，使水能够跳跃。

敲击切换曲目：用MAX6020双轴加速度传感器来采集音箱的加速度变化以实现敲击音箱外壁而切换曲目

转动变换光颜色：用MMC212双轴地磁传感器采集音箱的转动状态以实现灯光颜色的切换。发光部分采用高亮度的发光二极管。预计嵌入uc/os-ii实时操作系统，以实现合理的任务调度，任务管理及时间管理等。

项目难点是uc/os-ii实时操作系统的嵌入及使用，和MP3音频解码芯片的处理。

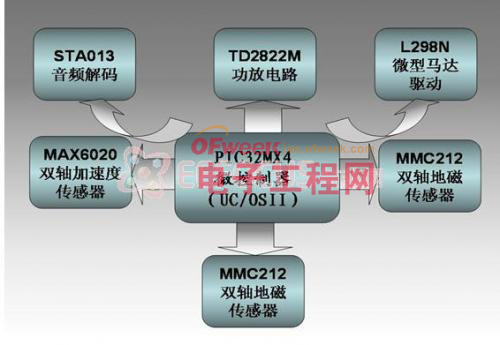

硬件系统框图：

软件流程图：

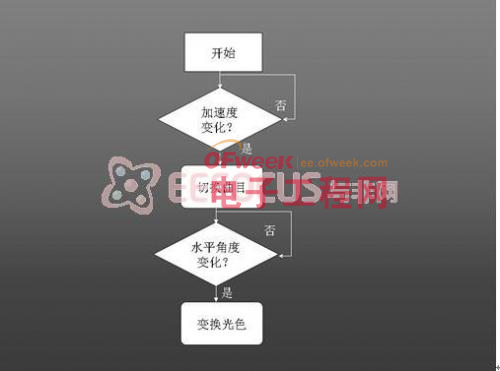

状态检测：

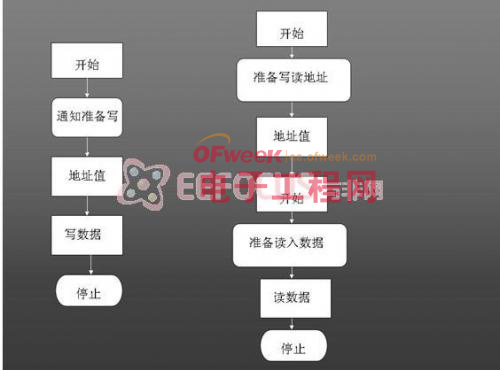

IIC读写STA013：

申请模块：PmodCLP——字符LCD并行接口

PmodSD——SD卡插槽
