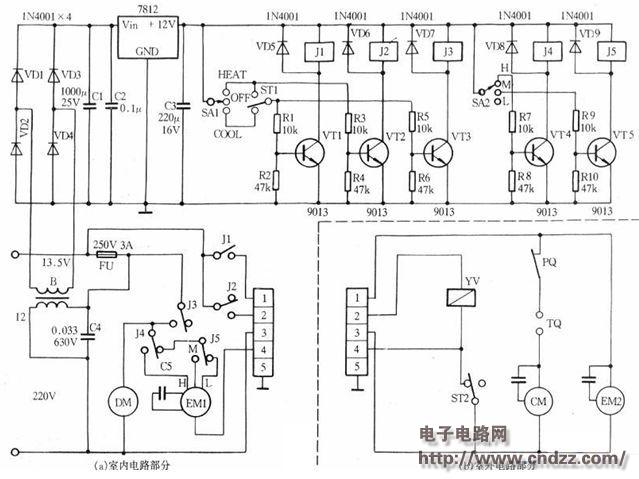

下图是自制的机械温控式空调器控制电路。 电路通过手动方式完成对空调器的功能控制及风速调整，电路简单，制作容易。电路中SA1为功能选择，若处于制冷(COOL)模式，此时根据室内温控器 ST1所处的状态，VT1、VT3同步导通或截止，J1、J3同时吸合或释放，控制室内外机运行或停机。SA1处于(HEAT)位置时，VT2导通，J2 吸合，四通阀YV通电，使系统转换成制热模式，且同样根据ST1所处的状态，控制室内外机的运行与停机，只是控制的效果与制冷模式相反，即制热模式的开机 对应于制冷模式的停机，而制热模式的停机对应于制冷模式的开机。当SA1处于(OFF)位置时，空调器处于关机状态。

SA2为风速调整开关。当SA2处于(H)时，J4吸合，室内风机F'M1执行高速运转；SA2为(M)时，J4释放，J5吸合，EM1执行中速运转；当SA2处于(L)位置时，J4、J5均处于释放状态，EM1执行低速运转。

ST2为化霜温控器。通过ST2在常温状态下的常闭接点，同时对四通换向阀TV和室内机FM1 进行控制。在制热运行中，当室外盘管温度达到一定低温时，ST2接点断开，YV复位，系统转换成制冷状态，开始进行化霜过程，同时，室内风机EM1停止送 风，以防止向室内送入冷风。当室外盘管温度回升至一定程度，ST2重新闭合，恢复对YV和EM1的供电，停止化霜运行，系统恢复到正常制热状态。

机械控制器制作时，应尽量利用空调器原电路板，通过重新布线，实现本电路的控制功能。如果原电路板实在无法利用，可根据原电路板的尺寸，用单面 敷铜板重新制作线路板。因为线路简单，业余条件可用刀刻法进行制作。电路中所用的元器件，SA1、SA2均为单刀三位拨动开关；ST1为室内温度控制器， 可选用WPF-16L型机械压力式温控器；ST2为化霜温度控制器，一般可直接利用原机内化霜温控器。如果原机化霜为电子控制，可选用GWD-80410 型空调器化霜温控器。JI型号为JQC-54FE，J2～J5均为JZC-7FF或L2-177。J1—J5也可利用原机内的继电器。本电路只要接线无误，一般不必调整即可使用。

该电路可直接用于3500W以下制冷量的单相压缩机控制。

如果压缩机功率较大，或是用于控制三相供电的压缩机，可将图1中的J1改用超小型继电器，用其常开接点控制交流接触器，并通过交流接触器来控制压缩机。同时，应将压缩机控制回路中的保护器件改接到交流接触器线圈的控制回路中去。

另外，如果是有相序要求的压缩机，还应注意保留原电路中的相序保护功能。如该功能已无法利用，则必须另外加装相序保护电路，以防因相序错误而造成压缩机损坏。
