智能型无线音频数据传输产品——S1685S单声道蓝牙芯片，是低成本的高效率单声道无线传输方案。采用免驱动方式，客户只需要把模块接入应用产品，通电，连接按键就可以快捷地实现音乐的无线传输，享受无线音乐的乐趣。

同系列芯片资料推荐：

主流蓝牙BLE控制芯片详解（1）：TI CC2540

主流蓝牙BLE控制芯片详解（2）：CSR BC6130

简介

IS1685S是一款高度集成的超低功耗芯片，应用于射频和基带芯片的蓝牙V3.0 + EDR单声道耳机。IS1685S由一个音频处理器和一个高性能的单编解码器组成，支持A2DP音频传输模型协定。此外，一个电源管理单元和程序ROM / RAM进行集成，减少各种蓝牙应用的BOM成本。

引脚封装图

引脚功能说明

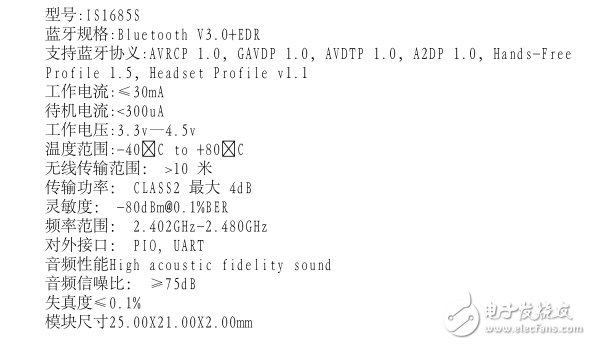

性能参数

特性

-二级4 dbm蓝牙无线电传输能量和-91 dbm接收机灵敏度

-支持播放/暂停功能

-Mono编解码器：94 db DAC / 85 db ADC

-内置3.3 v和1.8 v线性稳压器

-内置开关式稳压器

-内置锂离子电池充电器

-10小时回放120毫安时的电池

-内置的蓝牙堆栈和音频处理执行程序ROM和RAM的数据

-7 x7 平方毫米 48QFN 包

应用领域

该芯片主要用于短距离的音乐传输，可以方便地和笔记本电脑，手机，PDA等数码产品的蓝牙设备相连，实现音乐的无线传输。

-蓝牙音箱

-蓝牙耳机

-免提电话

-蓝牙无线参数音频

注意事项

A． 关于无线蓝牙的使用环境， 无线信号包括蓝牙应用都受周围环境的影响很大， 如树木、 金属等障碍物会对无线信号有一定的吸收，从而在实际应用中，数据传输的距离受一定的影响。

B． 由于蓝牙模块都要配套现有的系统， 放置在外壳中。 由于金属外壳对无线射频信号是有屏蔽作用的。所以建议不要安装在金属外壳中。

C．PCB 布板：蓝牙模块的天线部分的是 PCB 天线，由于金属会削弱天线的功能，在给模块布板的时候，模块天线下面严禁铺地和走线，若能挖空更好。

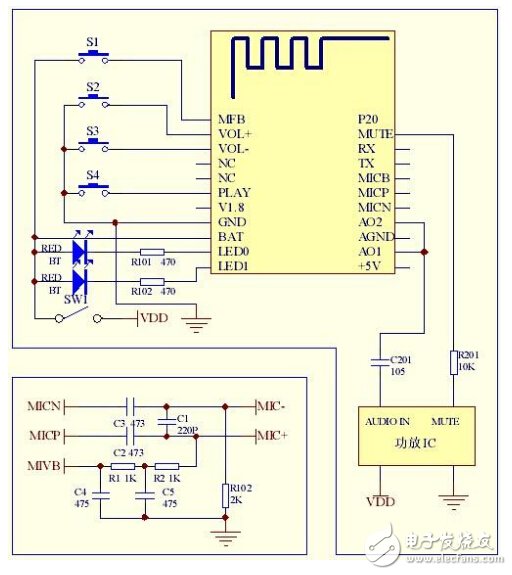

应用电路
