Atmel公司的ATA663254是全集成的LIN收发器，设计满足LIN标准2.0A、 2.1A、2.2A、2.2A和SAEJ2602-2，并集成了低压降的5V/85mA稳压器，电源电压高达40V，工作电压5V~28V，睡眠模式电流9μA。
该电压调节器是一个完全集成的低压降稳压器，具有5V输出电压和85mA电流。它是专为汽车环境而设计的。它的一个重要的特点是，其电流消耗总是低于170μA（无负载），即使电源电压低于稳压器的额定输出电压。
ATA663254主要特性
● 最高电源电压40V
● 工作电压VS=5V~28V
● 电源电流
● 睡眠模式，通常为9μA
● 静音模式，典型47μA
● 在低电源电压（2V<VS<5.5V）时，
● 线性低压降稳压器，85mA电流
● MLC（2）电容器，0ΩESR
● 正常、故障安全和静音模式
●VCC=5.0V±2％
图1 ATA663254框图
●睡眠模式：VCC被关闭
● 最低可工作VS=2.3V
● VCC欠压检测与开漏复位输出（NRES，4ms的复位时间）
● 电压调节器短路和过温保护
● LIN物理层（根据LIN2.0、2.1、2.2、2.2A和SAEJ2602-2）
● 通过LIN总线的唤醒功能（100ms主导地位）
● 唤醒源识别
● TXD超时定时器
● 总线引脚过热和短路保护，GND和电池
图2 ATA663254典型应用电路图
● 先进的EMC和ESD性能
● 满足原始设备制造商的LIN硬件要求（LIN in Automotive pplications Rev.1.3）
● 干扰和破坏保护（按照ISO7637）
●包装：DFN8
评估板 ATAB663254A-V1.2
ATAB663254A-V1.2是一个评估工具，用于Atmel公司第四代LIN系统基础芯片的快速启动，包括LIN收发器+低压降5V/85mA稳压器，它可以方便原型设计和测试。
AATAB663254A-V1.2 主要特性
● 所有支持ATA663254的，必需的组件
● 所有引脚可用
● 主机或从机操作选择（D2和R2安装为默认主机操作）
● 通过两个跳线切换成正常、无声或睡眠模式
●LED用于指示操作
● 地面犁刀夹，（用示波器测量时便于探头连接）

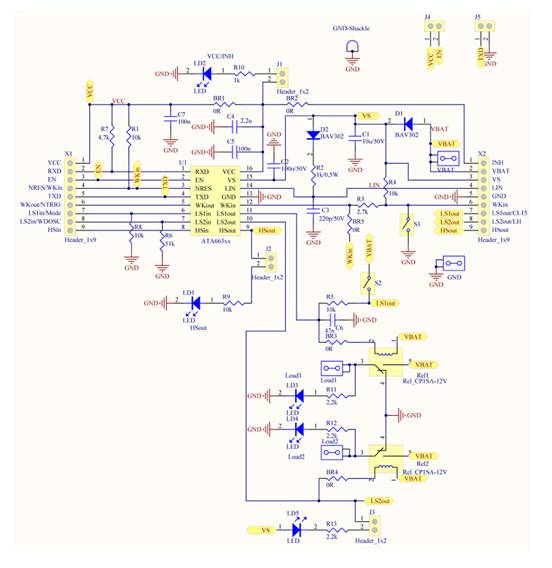

图3 评估板ATAB663254A-V1.2电路图
