LM4902音频功率放大电路图

时间:08-20 14:39 阅读:1196次

*温馨提示：点击图片可以放大观看高清大图

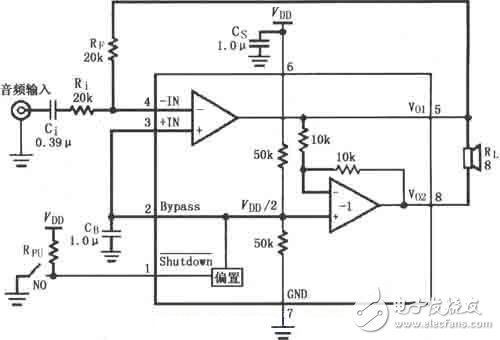

简介：如图所示为LM4902音频功率放大电路（MSOP封装）。音频信号输入后，经过Ci、Ri耦合加到放大器的反相输入端（4脚），而放大器的同相输入端（3脚）则通过CB交流接地，功率放大后从Vo1（5脚）和Vo2（8脚）以电桥输出的形式加到扬声器。

如图所示为LM4902音频功率放大电路（MSOP封装）。音频信号输入后，经过Ci、Ri耦合加到放大器的反相输入端（4脚），而放大器的同相输入端（3脚）则通过CB交流接地，功率放大后从Vo1（5脚）和Vo2（8脚）以电桥输出的形式加到扬声器。LM4902内部有两个放大器，第一个放大器增益由外部电阻RF、Ri的比值决定，第二个放大器增益由内部两个10kΩ电阻固定为1。Shutdown脚（1脚）为逻辑低电平时放大器微功率关断，为逻辑高电平时放大器全功率工作。
