引 言

在我国，拥有手机的用户已很普遍，更新也很快，价格也越来越低。因为其工作的无线网络覆盖范围广，在信息传递方面，性能稳定、可靠。所以把手机作为信息传递的载体，与单片机结合起来构成应用系统有着强大的生命力和广阔的应用空间，特别是在远程数据传输、远程监控等领域更是受到电子设计应用工程师的关注和采用。一些专业刊物也介绍了一些有关这方面的文章，然而由于手机的控制指令复杂，数据格式繁琐，工程技术人员在进行单片机与手机的硬软件接口设计时经常会遇到很多困难，有时还无资料可查。在完成一个项目的开发过程中，针对几种手机进行了大量的测试和实验，在此基础上归纳出一些带规律性的结论，对此结论，工程设计人员可拿来即用，大大缩短研发周期，现把它公布出来，愿与广大电子设计人员共享。

1、单片机与手机的硬件接口

目前市场上流行的大部分手机几乎都具有数据引出口，并基本上都支持与GSM短信息相关的AT控制指令(GSM—SMS—AT指令)，手机通过数据口以串行方式接收指令并向外输出数据。理论上讲，在数据口中找出RXD、TXD和GND引脚与单片机的串口对应连接即完成了硬件接口，然而，实际上由于不同品牌，不同型号手机的RXD、TXD和GNG引脚并非一致，找查这三根线有时也非易事，况且手机数据口的电平既不是RS232电平，也不是TTL电平，与由5V供电的单片机的串口还不能直接联接。最简单、最可靠的方法是使用手机的数据线建立单片机与手机的硬件连接。手机数据线是专为连接PC机9针串口而设计的，一是信号电平为标准的RS232电平，只要单片机的串口也转换为RS232电平，就可方便连接。二是9针串口引脚定义是固定的，即2 脚为TXD(手机发送)，3脚为RXD(手机接收)、5脚为GNG，这样，无论什么型号的手机与单片机的连接就成了固定连接，不需要知道手机数据口信号的具体定义，二者通过数据线的连接电路如图1所示：

需要注意的是：不同手机数据线内部电平转换芯片的供电方式是不同的，有的是通过手机直接供电;有的是通过窃取PC机串口某些引脚(通常为4、6、7、8引脚)的电流经内部整流滤波稳压后提供，判断的方法是将数据线一端插到手机数据口，测量另一端2脚与5脚之间的电压，如果有-7V左右的电压，则为前者，如果测不出电压，则为后者，对于后者则需要单片机为4、6、7、8、引脚任意一引脚提供+5V电压即可，如图1中虚线所示。

2、单片机与手机的软件接口及控制原理

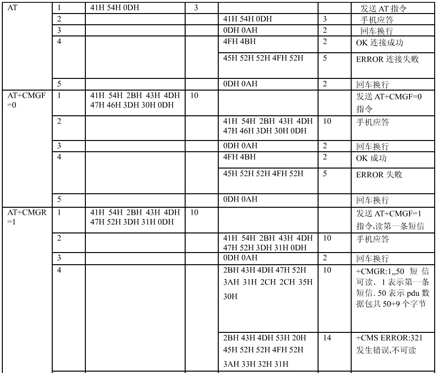

单片机与手机的软件接口其实就是单片机通过与GSM短信息有关的AT指令控制手机的控制技术，如读取手机的短消息内容，删除短消息内容，列出手机中还未读的短消息等。关于AT指令的功能描述请读者参考“参考文献”所示的文章内容，此处不再赘述。然而，执行一条指令，也并非某些资料中介绍得那么简单，事实上，指令的执行过程需要单片机与手机交互应答完成，每一次发送或接受的字节数有严格的规定，二者必须依据这些规定实现数据交换，否则，通信就是失败的，作者经过对几种手机反复测试，总结出来一些规律，如表1所示：

现对几个问题说明如下：

⑴所有AT指令的指令符号、常数、PDU数据包等都是以ASCII编码形式传送的，比如“A”的ASCII编码为41H，“T”的ASCII编码为54H，数字“0”的 ASCII编码为30H等。

⑵单片机控制手机工作，必须把手机的短信息工作模式设置为PDU格式，即通过指令AT+CMGF=0完成。

⑶单片机向手机发送每一条指令后，必须以回车符作为该条指令的结束，回车的ASCII编码为0DH，例如单片机向手机发送“AT+CMGF=0”这条指令，其ASCII编码序列为“41H、54H、2BH、42H、4DH、47H、46H、3DH、30H、0DH”，最后一个字节0DH就是回车符，表示该条指令结束，如果没有这个回车符，手机将不识别这条指令。

⑷当手机接收到一条完整的AT指令后，手机并不立即执行这条指令，而是①先把刚才接收到的AT指令的全部ASCII编码序列全部反发送出来(含0DH)；②其次发送一个回车符和换行符的ASCII编码，即0DH和0AH；③执行该条指令。

⑸手机向单片机传送短信息内容时，其PDU数据包的内容是以16进制表示的数据，但并不是直接向单片机传递16进制数据，而仍然是把每一位16进制数以ASCII编码来发送。这样，二个字节的16进制数就变成4个字节的ASCII码。但是，PDU数据包中的数据字节长度部分仍然是实际字节长度，而不是变成ASCII码的字节长度，这在编程时应特别注意，否则，接收的数据就不完整。单片机接收到PDU数据包数据后，必须将其恢复成16进制数据，其算法如下：

设： a为接收的ASCII码，b为转换后的16进制数。那么：如果a<39H，则b=a-30H；如果a>39H，则b=a-30H-07H。最后把前后两个数合并为一个字节。

⑹手机向单片机应答PDU数据包的字节数不包括前9个字节数据 (短信服务中心地址)，但向单片机传送PDU数据包时，包括这9 个字节的数据，例如，如果手机应答的pdu数据长度为50，而实际向单片机传送的16进制数据为59字节，ASCII码为2*59字节，所以，单片机必须按2*59个字节接受pdu数据。

3、应用举例

作者利用上述原理和接口技术开发了一个项目：高速公路显示导引系统。安装在高速公路上的LED显示屏实时显示前方路段车辆通行态势，和天气气候情况，提醒并引导驾驶人员，正确驾驶。该系统的使用一定程度上消除了许多交通事故隐患，从而保障了道路的畅通和人民生命财产的安全。该系统由控制中心和若干个显示屏组成。控制中心实时将最新信息发送到各显示屏。构建控制中心与显示终端的通信链路，传统的方法要么铺设光缆用有线方式实现，要么构建专用无线网用无线方式实现。因为高速公路的特殊性，控制中心与显示终端之间的距离通常很远，两种方案都必须投入大量资金和巨大的施工工作量。如果采用GSM公众无线传输网络，控制中心以短信息的形式把显示信息发送到显示终端的技术方案，则具有投资小，施工方便，工作可靠，运行费用低等诸多优点。

在控制中心，微机编辑好短信息后通过手机这个载体发送出去，在显示终端，单片机通过读取手机的短信息把它显示到LED显示屏上。项目的核心技术是单片机与手机的接口和PDU数据包中的汉字信息编码，因为短信息中的汉字仅仅是一个编码，单片机应用系统将编码变为汉字点阵数据，必须配置汉字字库。按照GSM07.05协议规定，短信息中的汉字编码为unicode编码，如果，构建一个unicode编码的汉字字库，确实是一件繁琐的工作，因此，在设计单片机应用系统时，采用了如下两点技术措施。

1)单片机系统配置的字库为GB-2312编码的汉字库，即区位码汉字库，该汉字库在网上可免费下载，固化到Flash存储芯片中即可。当然这样做的前提是，PDU数据包中的汉字编码必须为汉字内码而非Unicode编码。

2)控制中心编辑PDU数据包数据时，采用自定义数据方式，其中，代表汉字的数据，直接取用汉字的机内码即可，免去了把机内码再转换为Unincode编码之苦。实践证明，这是可行的。

采用以上技术措施的优点，一是省去了两种编码的相互转换；二是保证了数据的保密性，非系统内用户无法接收，即使接收也无法显示。

该项目研制成功投入使用后，因显示终端只接收不发送，几乎没有运行成本。发送端(控制中心)可采用月租方式，也能把运行费用降低到最低限度。因此该项目受到用户满意的评价。
