数字存储示波器作为测试技术的重要工具，被广泛应用于各个领域，并逐步取代传统模拟示波器。其采样数据是波形运算和分析的基础，直接影响到整个数字存储示波器的准确性。从这点出来，提出采用现场可编程逻辑器件(FPGA) 作为数字存储示波器采样控制系统的核心，从芯片间有效协助的角度，基于FPGA 设计ARM 接口通信控制模块和外围芯片驱动功能模块，以FPGA 为核心有效地组织其它芯片，共同完成数字存储示波器数据采样过程，确保数据按需求采样，有效地提高数字存储示波器的采样效率和数据的可靠性。

1 数字存储示波器的总体设计方案

数字存储示波采用双处理器( ARM + FPGA) 的嵌入式系统设计方案，ARM 内嵌WINCE 操作系统，整个采样系统主要在FPGA 里完成，从功能的角度分成采样信息处理子系统与采样控制子系统，本文着重介绍采样控制子系统的驱动部分，由ARM 接口控制模块与芯片驱动模块组成。如图1 所示:

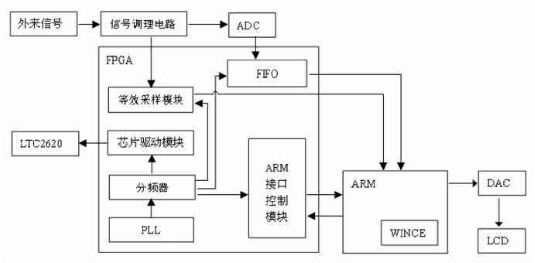

图1 数字存储示波器总体功能模块图

2 系统驱动模块设计

2. 1 ARM 接口通信控制模块设计

ARM 接口通信控制模块为主要的控制模块，如图2 所示。

图2 ARM 接口通信控制部分功能模块图

加入这个模块而不直接链接两个芯片有以下两点原因:

1) ARM 作为主控芯片的控制模块，引脚数量有限。如果ARM 接口直接与FPGA 接口相连，会占用ARM 过多的接口。

2) ARM 和FPGA 相连的信号线由于存在各种干扰，有时会出现毛刺现象，影响测量效果。

所以为了测量的稳定准确，需要加入FPGA 和ARM 的接口模块。此模块是本设计的重点也是难点。其原理以下结合图2 来说明。

ARM 接口通信控制模块左边为跟ARM 链接的接口，分别为1 路时钟cmd_clk，3 路的命令线cmd_sel［2. . 0］，8 路数据线cmd_data［7. . 0］。右边为FPGA 响应的相关接口，在此不作一一讲述，下面主要讲术FPGA 与ARM 之间的通信协议。

cmd_clk 为1 位输出接口，是ARM 与FPGA 的同步时钟，用作同步通信。

cmd_sel［2. . 0］为3 位输出接口，用作设置cmd_data［7. . 0］的模式选择。

cmd_data［7. . 0］为8 位输出接口，是ARM 发送到FPGA 的命令或数据。

功能实现方面采用了VHDL 语言，以文本输入作为设计输入，主要运用CASE 与PROCESS 语句，部分程序如下所示。

PROCESS( cmd_clk， cmd_sel) / /进程，对cmd_clk 与cmd_sel 进行变化捕捉。

BEGIN / /进程开始。

IF cmd_clk＇EVENT AND cmd_clk = ＇1＇ THEN / /捕捉时钟信号上升沿触发。

IF cmd_sel( 2) = ＇1＇ THEN / / cmd_sel( 2) = ＇1＇时， cmd_data［7. . 0］的输出为数据模式

r_add_add ＜ = cmd_data; / /数据赋值

ELSE / / cmd_sel( 2) = ＇0＇时， cmd_data［7. . 0］的输出为命令模式

CASE r_add_add IS / /命令查询

WHEN X"00" = ＞ IF cmd_sel = "000" THEN r_DAT_DATA_A( 7 DOWNTO 0) ＜ = cmd_data; － －

ELSIF cmd_sel = "001" THEN r_DAT_DATA_A( 11 DOWNTO 8) ＜ = cmd_data( 3 DOWNTO 0) ;

END IF;

WHEN X"01" = ＞ IF cmd_sel = "000" THEN r_DAT_DATA_B( 7 DOWNTO 0) ＜ = cmd_data;

ELSIF cmd_sel = "001" THEN r_DAT_DATA_B( 11 DOWNTO 8) ＜ = cmd_data( 3 DOWNTO 0) ; END IF;

WHEN X"02" = ＞ IF cmd_sel = "000" THEN r_DAT_DATA_C( 7 DOWNTO 0) ＜ = cmd_data;

ELSIF cmd_sel = "001" THEN r_DAT_DATA_C( 11 DOWNTO 8) ＜ = cmd_data( 3 DOWNTO 0) ; END IF;

WHEN X"03" = ＞ IF cmd_sel = "000" THEN r_DAT_DATA_D( 7 DOWNTO 0) ＜ = cmd_data;

ELSIF cmd_sel = "001" THEN r_DAT_DATA_D( 11 DOWNTO 8) ＜ = cmd_data( 3 DOWNTO 0) ; END IF;

……/ /省略

WHEN X"08" = ＞ IF cmd_sel = "000" THEN r_HC74_DAT_DATA( 7 DOWNTO 0) ＜ = cmd_data; － －

ELSIF cmd_sel = "001" THEN r_HC74_DAT_DATA( 15 DOWNTO 8) ＜ = cmd_data; － －

ELSIF cmd_sel = "010" THEN r_HC74_DAT_DATA( 23 DOWNTO 16) ＜ = cmd_data; END IF;

/ / cmd_sel［2. . 0］的后两位作为数据位数的选择，这里可选为8 位、16 位、24 位。

……/ /省略

WHEN OTHERS = ＞ r_X9313_DATA ＜ = cmd_data( 4 DOWNTO 0) ;

END CASE;

END IF;

END IF;

END PROCESS;

本程序是一个进程，当cmd_sel( 2) = ＇1＇时，cmd_data［7. . 0］作为数据传输。当cmd_sel( 2) = ＇0＇时，cmd_data［7. . 0］作为命令选择传输。cmd_sel( 1) 与cmd_sel( 0) ，作为发送数据位数选择，这是由于不同的指令操作，需要不同的数据位数，在这段程序中，有需要发送8 位数据的，有需要发送12 位的数据，有需要发送16 位的数据，还有需要发送24 位的数据，这取决于驱动的芯片所固定的数据位输入格式要求。

2. 2 芯片驱动模块设计

芯片驱动模块的例化组件图，如图3 所示。

图3 芯片驱动模块例化组件

图3 是已经封装好的功能模块，其内部结构如图4 所示。

图4 LTC2620 的接口例化组件图

由此可知，该模块内部还可以有子模块。分别为控制外围三个芯片的驱动，它们是芯片LTC2620、芯片X9313、芯片HC574。这些子模块只是一个接口，并非是一个真正的芯片，可以说是一个接口函数以图形化的方式来给调用，让程序结构更佳形象具体，其实它们都是通过VHDL 语言编程程序代码而成的。图4 的左边是输入接口，主要是与ARM 接口通信控制模块( 图2) 的接口连接，而右边的是输出接口，当然这些输出接口是FPGA 的I /O 引脚，这才能与真实的芯片相应应的引脚连接。

下面以芯片LTC2620 为例，说明其驱动过程。图4 右上角是LTC2620 的接口例化组件，是由VHDL语言生成的，首先是VHDL 的实体部分，主要是定义端口及其属性。

ENTITY LTC2620_comtrol IS

PORT(

clk5m : IN STD_LOGIC;

clr_n : IN STD_LOGIC;

DAT_DATA_A : IN STD_LOGIC_VECTOR( 11 DOWNTO 0) ;

DAT_DATA_B : IN STD_LOGIC_VECTOR( 11 DOWNTO 0) ;

DAT_DATA_C : IN STD_LOGIC_VECTOR( 11 DOWNTO 0) ;

DAT_DATA_D : IN STD_LOGIC_VECTOR( 11 DOWNTO 0) ;

DAT_DATA_E : IN STD_LOGIC_VECTOR( 11 DOWNTO 0) ;

DAT_DATA_F : IN STD_LOGIC_VECTOR( 11 DOWNTO 0) ;

DAT_DATA_G : IN STD_LOGIC_VECTOR( 11 DOWNTO 0) ;

DAT_DATA_H : IN STD_LOGIC_VECTOR( 11 DOWNTO 0) ;

n_CS_LD : OUT STD_LOGIC;

SCK : OUT STD_LOGIC;

SDI : OUT STD_LOGIC) ;

END;

其中n_CS_LD、SCK、SDI 为输出端口，是根据芯片LTC2620 的输入引脚而设定的。芯片LTC2620 引脚图如图5 所示。

图5 LTC2620 引脚图

接口与引脚已经连接好，但还需要仿真这三个引脚的工作时序。这就需要根据芯片LTC2620 手册说明来来模拟其时序以及其数据输入格式，为4 位命令+ 4 位地址+ 12 位数据流，共20 位数据，但数据一般以8 位为单位，即一个字节，所以需要发送24 位数据，其中16 位数据流的前4 位都需要作置零处理。LTC2620 时序图如图6 所示。

图6 LTC2620 输入引脚时序图

数据输入格式如图7 所示。

图7 输入引脚数据格式图

接着，使用VHDL 在其结构体部分编写LTC2620 时序，需要设计两个进程来完成，分别是PROCESS( clk5m，clr_n) 进程和PROCESS( load_clk，clr_n，DAT_DATA_A) 进程。

首先定义数据格式，分成三部分，COMMAND( C3 － C0) 、ADDRESS ( A3 － A0) 和DATA ( D11 －D0) ，一共为20 位，要分三个字节发送，即24 位。数据格式定义的VHDL 代码:

CONSTANT CNT_COMMAMD_DATA : STD_LOGIC_VECTOR( 3 DOWNTO 0) : = "0011" ;

/ /COMMAND( C3 － C0)

SIGNAL ADDRESS_DATA : STD_LOGIC_VECTOR( 3 DOWNTO 0) ;

/ / ADDRESS( A3 － A0)

SIGNAL DAT_DATA: STD_LOGIC_VECTOR( 11 DOWNTO 0) ;

/ / DATA( D11 － D0)

根据图6，对时序SCK、SDI、CS /LD 进行定义:

SIGNAL r_n_CS_LD，r_SCK，r_SDI : STD_LOGIC;

内部时钟定义:

SIGNAL r_load， load_clk， load_en : STD_LOGIC;

再设定三个进程来模拟图7 的SCK、SDI、CS /LD 三个时序图。

1) 进程1 主要是通过内部时钟生成SCK 时序

代码为:

PROCESS( clk5m， clr_n)

VARIABLE tp : INTEGER RANGE 0 TO 25;

BEGIN

IF clr_n = ＇0＇ THEN

tp: = 0; load_clk ＜ = ＇0＇;

ELSIF clk5m＇EVENT AND clk5m = ＇1＇ THEN

IF tp ＜ 25 THEN

tp: = tp + 1; load_clk ＜ = ＇1＇;

ELSE

tp: = 0; load_clk ＜ = ＇0＇;

END IF;

END IF;

END PROCESS;

2) 进程2 主要是设置LTC2620 的8 个输出引脚VoutA － VoutH 与ADDRESS ( A3 － A0) 之间的对应关系，ADDRESS，如表1 所示。

使用CASE 语句完成，代码如下:

CASE state IS

WHEN 1 = ＞ DAT_DATA ＜ = DAT_DATA_B; ADDRESS_DATA ＜ = "0001" ;

WHEN 2 = ＞ DAT_DATA ＜ = DAT_DATA_C; ADDRESS_DATA ＜ = "0010" ;

WHEN 3 = ＞ DAT_DATA ＜ = DAT_DATA_D; ADDRESS_DATA ＜ = " 0011" ; WHEN 4 = ＞ DAT_DATA ＜

= DAT_DATA_E; ADDRESS_DATA ＜ = "0100" ; WHEN 5 = ＞ DAT_DATA ＜ = DAT_DATA_F; ADDRESS_DATA ＜

= "0101" ; WHEN 6 = ＞ DAT_DATA ＜ = DAT_DATA_G; ADDRESS_DATA ＜ = " 0110" ; WHEN 7 = ＞ DAT_DATA

＜ = DAT_DATA_H; ADDRESS_DATA ＜ = " 0111" ; WHEN OTHERS = ＞ DAT_DATA ＜ = DAT_DATA_B; ADDRESS_

DATA ＜ = "0001" ; load_en ＜ = ＇0＇;

END CASE;

3) 进程3 主要是设置DATA ( D11 － D0) 的数据输出，每次需发送24 位数据，其中4 位无用上，给置0 处理，代码如下:

IF r_load = ＇0＇ THEN

data( 23 DOWNTO 20) : = CNT_COMMAMD_DATA;

data( 19 DOWNTO 16) : = ADDRESS_DATA;

data( 15 DOWNTO 4 ) : = DAT_DATA;

data( 3 downto 0) : = "0000" ;

……/ /省略;

end IF;

3 结语

本文详细介绍了使用VHDL 硬件描述语言，程序编写过程，对两个功能模块进行基于FPGA 的嵌入式系统程序开发。实现了ARM 接口通信控制模块、芯片驱动模块的程序设计，有效地解决了芯片间之间的通信与驱动的问题，以FPGA 为核心，有效地实现芯片间的相互协作，为数字存储示波器数据采样提供重要的可靠性。
