本电路显示了ADV7612的扩展性，在需要四个多路复用HDMI输入的应用中最高可达225 MHz TMDS（1080p60，每通道12位；148.5 MHz LLC像素时钟）或UXGA（1600 × 1200，每通道10位；162 MHz LLC像素时钟）。对此应用而言这是一种经济的解决方案，工作温度范围为−40°C至+85°C扩展工业温度范围。

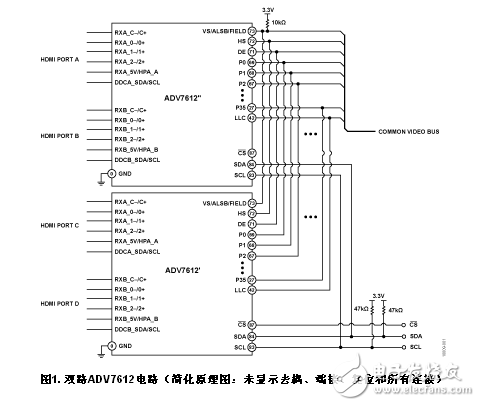

ADV7612为双HDMI输入提供接收解决方案。图1显示如何在共享视频和音频总线上并联连接两个ADV7612，从而实现四个HDMI输入的多路复用。同时显示如何在不引起总线冲突的条件下设置I2C通信以及如何在信号源间切换。同时提供软件包，显示如何在HDMI中继器应用中处理通信和验证器件必须以非冲突方式从I2C总线加以控制。该电路的板布局十分关键，应遵循直线原理并使用可控阻抗，以降低反射和交叉耦合风险。

总线输出状态

复位后，ADV7612使引脚P0-P35、HS、VS/FIELD/ALSB、DE、LLC、AP0…AP5、SCLK/INT2和MCLK/INT2 进入三态。这些引脚可通过寄存器TRI_PIX、TRI_SYNCS、TRI_LLC、TRI_AUDIO设置为有效状态。

视频和音频总线载入

每次仅一个ADV7612可访问AV总线；第二器件必须保持三态。假设输出驱动器阻抗（P0…P35）为10 Ω至20 Ω（最高驱动强度）且走线特性阻抗为75 Ω，需要55 Ω至65 Ω的串联电阻以匹配走线的特性阻抗。ADV7612上的三态输出总线驱动器具有20 pF的最大电容。

布局和端接考量

对于本设计，必须确保传输线路得到正确端接且具有可控阻抗。否则，反射（可发生于较长线路上）可对发送的数据产生不利影响。

对于像素线路（P0…P35）、视频同步（VS/FIELD/ALSB、HS、DE）和音频线路（AP0、AP1/I2S_TDM、AP2.。.AP5、 MCLK/INT2、SCLK/INT2）——LLC除外，建议在ADV7612驱动器端使用51 Ω的串联端接电阻，以及特性阻抗为75 Ω的走线。
