介绍了BYG通用系列二相步进电机最常采用的的单极性和双极性2种驱动电路的设计方案，从原理上体现了二相步进电机的控制方法，增加了步进电机驱动电路设计的灵活性。二相步进电机的单极性和双极性2种驱动电路设计都采用了一片可在线编程的单片机AT89S52作为控制器，由达林顿功率管TIP142组成的电路作为驱动器，电路结构简单，设计思路清晰。同时，比较分析了单极性和双极性这2种常用驱动电路设计方案的特点、区别及在应用中的选择方法。
单极性驱动电路图

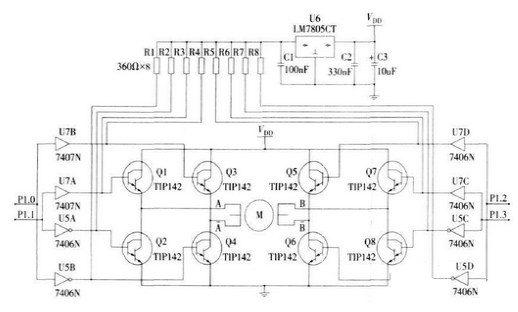

双极性驱动电路图
