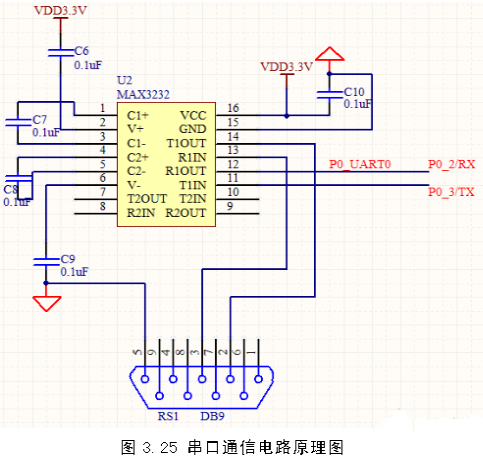

串口通信电路主要用于将ZigBee节点与网关或PC连接以传送数据或命令。选用MAX3232芯片组成串口通信电路来实现RS-232电平和TTL电平之间的相互转换。MAX3232可在电源电压为3～5.5V范围内时正常工作。Cl+、C1-、C2+、C2-及V+、V-引脚是MAX3232内部的电源变换部分，需要外接电容才能工作，电容C6、C7、C8、C9都选用0.1μF的电容，可以提高抗干扰能力。因为元件对电源噪声很敏感，所以加了0.1μF的去耦电容C10。 在串口发送的情况下，MAX3232的T1IN管脚为TTL电平输入管脚，与CC2530的P0_3管脚相连，T1OUT管脚为相应的RS-232电平输出管脚，与九孔的母串口的2管脚相连。在串口接收的情况下，MAX3232的R1IN管脚为RS-232电平输入管脚，与母串口的3管脚相连，R1OUT管脚为相应的TTL电平输出管脚，与CC2530的P0_2管脚相连。
