1、实时时钟PCF8563

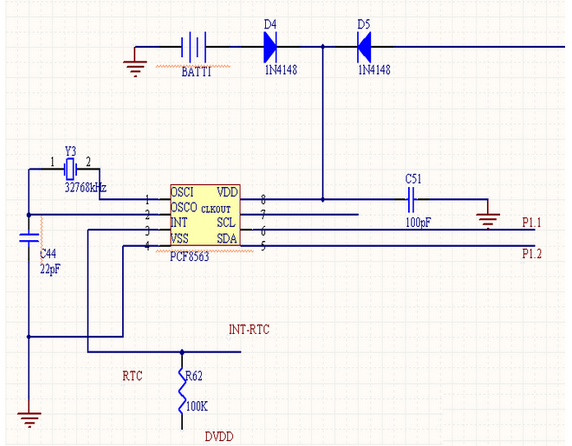

PCF8563是低功耗的CMOS实时时钟/日历芯片，它提供一个可编程时钟输出，一个中断输出和掉电检测器，所有的地址和数据通过CI2 总线接口串行传递。最大总线速度为400Kbits/s，每次读写数据后，内嵌的字地址寄存器会自动产生增量。PCF8563实时时钟芯片的工作电路如下：

其中，OSOI为振荡器输入，OSOC为振荡器输出，/INT为中断输出（开漏；低电平有效），ssV接地，SDA为串行数据I/O，SCL为串行时钟输入，CLKOUT为时钟输出（开漏）， DDV为正电源。

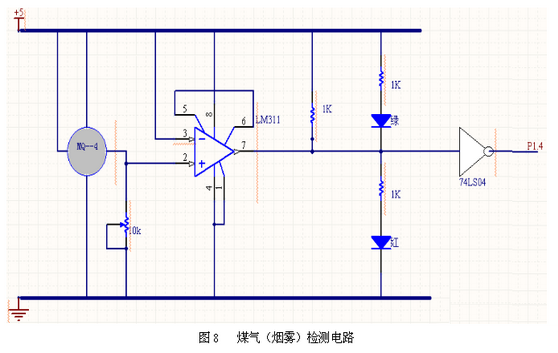

2、煤气（烟雾）检测电路 煤气（烟雾）检测电路如图所示

集成比较器LM311的3号端恒输入5V电压，由于传感器输出电流与室内煤气（烟雾）浓度成比例关系，即I=kC（I为传感器输出电流，C为室内煤气浓度，k为比例常数），故可通过传感器和电位器1R将浓度转化为电压信号输入到LM311的2号端（即V=kC*1R） 。电压比较器可将模拟信号转换成二值信号。LM311是一种通用的集成比较器，开环增益低，失调电压大，共模抑制比小；但其响应速度快，传输延迟时间短，而且可以直接把高电平信号输入给单片机。 由以上分析可知，可以调节电位器的阻值来调节室内报警浓度的上限制。

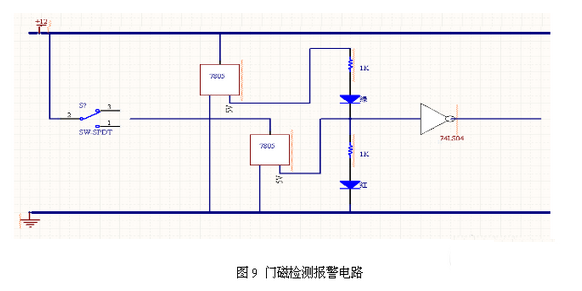

3.门磁检测报警电路门磁检测报警电路如下图：

门磁开关5C-31B可设置为常开型和常闭型。当设置为常开始时，开门不报警，关门报警；当设置为常闭型时，开门报警，关门不报警。

继电器控制电路继电器控制电路如下图所示：

本电路所用的继电器型号为HJR-4102-L-12V，继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。 本电路中，当单片机输出口有信号时，继电器动触点2由与常闭触点3吸合跳变为与常开触点1吸合，此时，电路导通，轴流风机/电磁阀/热水器开始工作；当单片机输出口信号消失时，动触点又跳变为与常闭触点吸合，轴流风机/电磁阀/热水器停止工作。 二极管IN4007起保护晶体管9013的作用。当晶体管9013由导通变为截止时，流经继电器线圈的电流将迅速减小，这时线圈会产生很高的自感电动势与电源电压叠加后加在9013的集电极与发射集之间，会使晶体管击穿，并联上二极管后，即可将线圈的自感电动势钳位于二极管的正向导通电压，从而避免击穿晶体管。

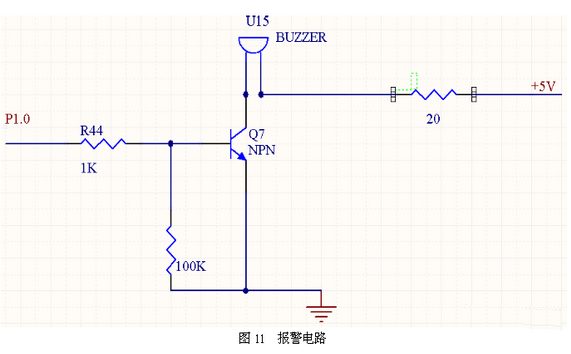

4、报警电路报警电路如下图所示

当输入端P1.0有信号输入时，晶体管Q7基极产生电流，此时晶体管导通，在+5V电压下，蜂鸣器工作；当输入端P1.0没有信号输入时，此时由于Q7基极无电流，晶体管截止，蜂鸣器停止工作。

5、LCD接口电路LCD是液晶显示技术和投影技术相结合的产物，它利用了液晶的电光效应，通过电路控制液晶单元的透射率及反射率，从而产生不同灰度层次的图像。液晶显示屏上的每一个点都对应有控制器内的显示缓存RAM中的一个位，用户如果要点亮LCD屏上的某一个点时，实际上就是对该点所对应的显示RAM区中的某一个位进行置1操作，故可以通过编写程序来控制LCD的显示图像。 LCD的接口电路如下图所示：

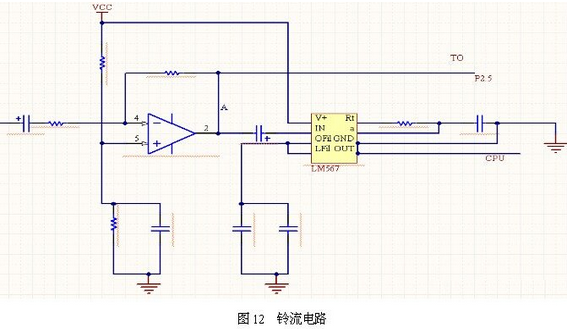

6、铃流检测电路铃流检测电路如下图所示：

该电路主要用于检测电话线上有无铃流信号，因为报警是通过家用电话实现的，所以必须检测此时电话线的状态。铃流信号的特点是：续4s，断1s，频率为450Hz。在此采用了集成锁相环LM567，以确保检测450Hz的信号。
