升降压电路

工作原理过程如下：

（1）当可控开关V处于导通状态时，电源E通过可控开关V向电感L供电并使能量存储在电感中，此时流出电源E的电流为i1，方向如图4所示。而电容C此时不仅要使输出电压保持恒定，而且要为负载R供电。

（2）当可控开关V处于关断状态时，电源E被断开，由存储在电感L中的能量为电容C和负载R供电，此时流出电感的电流为i2，而电感电流方向不能发生突变，其方向如图4所示。电流i2自下而上流过负载R，因此负载R的电压极性与电源E的电压极性相反，因而升降压斩波电路又常常被称为反极性斩波电路。

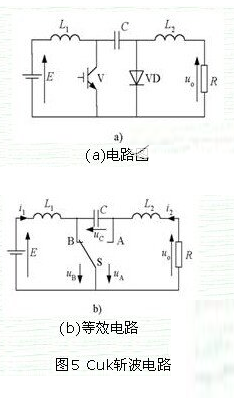

Cuk斩波电路

工作原理过程为：

（1）当可控开关V处于导通状态时，如图5所示，Cuk斩波电路可分为两个回路：电源E和电感L1经过V构成回路；负载R、电感L2、电容C经过V构成回路，分别流过电流。

（2）当可控开关V处于关断状态时，Cuk斩波电路又分为两个回路：电源E、电感L1、电容C经过二极管VD构成回路；负载R和电感L2经过VD构成回路，分别流过电流。

如图5（b）所示，电流i2自下而上流过负载R，因此负载R的电压极性与电源E的电压极性相反。
