一、电路目标：输入24V，输出5V/53mA。

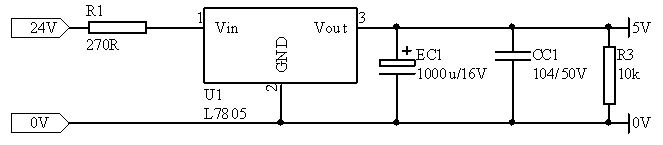

二、设计方案1：采用L7805

经验参数：

①L7805启动电压，即输入输出两侧电压要≥2.5V

②L7805输入电流比输出电流高5mA(L7805工作电流)。

③后级5V负载最大时R1和L7805工作负载最大。

1、R1选型

阻值=[24V(输入电压)- 5V(输出电压)-2.5V(7805启动电压)]/[0.053(输出电流)+0.005]=284欧，取270欧。

功率=270×0.0582=0.91W

总结：R1规格为270欧，2W

2、L7805功率

功率=24×0.058-0.91-5×0.053=0.22W，即不用加散热片。如果减小R1，则加散热片，且总体输入功率不变。

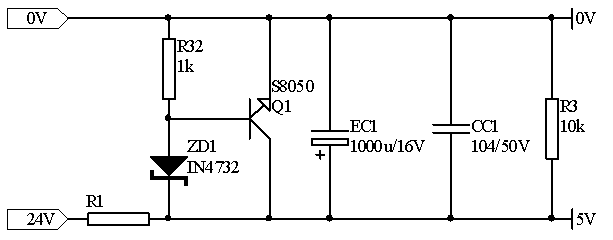

三、设计方案2：采用三极管

1、R1选型

阻值=[24V(输入电压)- 4.7V(ZD1电压)-0.8V(三极管触发电压)]/[0.053(输出电流)]=349欧，取330欧。

功率=(24-5.5)2÷330=1.04W

总结：R1规格为330欧，2W

2、Q1功率（待机时最大，5.5V后级电流5mA，Q1电流48mA）

功率=5.5×0.048=0.26W，即不用加散热片。如果减小R1，则加散热片，且总体输入功率不变。

四、总结

1、采用三极管和L7805等效。

2、R1计算方法：

①5V电路直接加5V恒压，测出最大负载电流I。

②按方案1的步骤进行计算。
