LCD显示模块：LCD液晶显示器是一种极低功耗的显示器件，其工作电流小、重量轻、功耗低、寿命长，字迹清晰美观，在便携式仪表以及低功耗应用的较高档仪器仪表中被广泛采用。 第1脚：VSS为地电源；第2脚：VDD接5V正电源； 第3脚：VL为液晶显示器对比度调整端，接正电源时对比度最弱，接地时对比度最高，对比度过高时会产生“鬼影”，使用时可以通过一个10K的电位器调整对比度； 第4脚：RS为寄存器选择，高电平时选择数据寄存器，低电平时选择指令寄存器；第5脚：R/W为读写信号线，高电平时进行读操作，低电平时进行写操作，当RS和R/W同时为低电平时可以写入指令或显示地址，当RS为低电平R/W为高电平时可以读忙信号，当RS为高电平R/W为低电平时可以写入数据； 第6脚：E端为使能端，当E端由高电平跳变为低电平时，液晶模块执行命令； 第7-14脚：D0—D7为8位双向数据线；第15脚：背光源正极；第16脚：背光源负极。

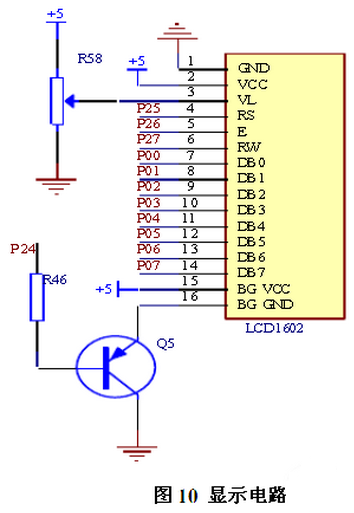

显示电路原理分析：电路设计如图所示。 在图中LCD1602的DB0～DB7与单片机AT89C52的P00～P07口连接，用于显示用户用电信息；P25、P26、P27、分别控制LCD1602的寄存器选择输入端RS、读写控制输入端R/W、使能信号输入端E；通过调节R58电阻值的大小来控制液晶显示的对比度。
