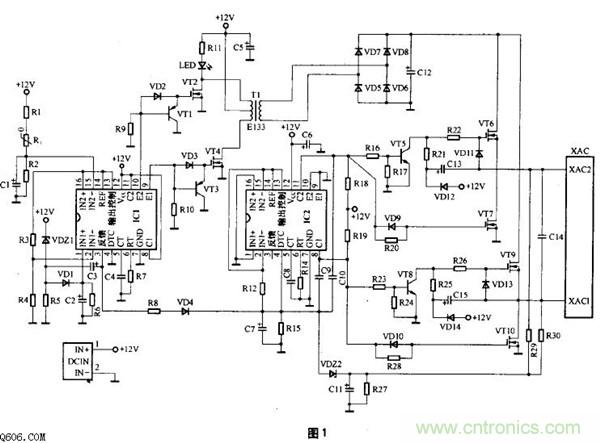

一款常见的车载逆变器设计电路图
时间:09-26 10:12 阅读:2341次
*温馨提示：点击图片可以放大观看高清大图
简介：福利又来罗，车载逆变器设计电路图和你同分享。本文将介绍一款常见车载逆变器电路及工作原理。该车载逆变器的输出功率为70W－150W，逆变器电路中主要采用TL494或KA7500芯片为主的脉宽调制电路。
本文将介绍一款常见车载逆变器电路及工作原理。该车载逆变器的输出功率为70W－150W，逆变器电路中主要采用TL494或KA7500芯片为主的脉宽调制电路。
车载逆变器指标：
输入电压：DC 10V～14.5V；
输出电压：AC 200V～220V±10％；
输出频率：50Hz±5％；
输出功率：70W～150W；
转换效率：大于85％；
逆变工作频率：30kHz～50kHz。
