LED背光驱动模块电路设计

时间:09-26 13:23 阅读:874次

*温馨提示：点击图片可以放大观看高清大图

简介：背光驱动的要求是任何条件下背光LED的发光亮度不变，即需要构造一个恒流源电路

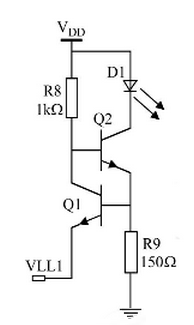

电路分析：背光驱动的要求是任何条件下背光LED的发光亮度不变，即需要构造一个恒流源电路。图所示的背光驱动电路是最简单的恒流源电路，电路工作时电阻R9两端电压等于VLL1加上BE极导通电压，是约为1.7V的固定电压，流过R9的电流也是固定电流，该电流约等于Q2的射极电流和集电极电流，所以流过背光二极管D1的电流也为一恒流，实现了背光LED的恒流驱动。背光LED的驱动电流为10mA左右，R9取值150Ω。
