在使用MATHCAD分析电路，验证的过程中，偶个人感觉，需要对特定的电路进行具体的分析的时候，这是一个很强大的工具，但实际上在使用过程与调用结果 的角度来看，它却是相当的不好用的。通常的来说，一般的过程工具都会采用EXCEL来传递信息，比如元件散热状况，元件可靠性，电路的负载参数，电路的诊 断情况等，因此把计算移植进入EXCEL，将EXCEL纳为计算工具是必由之路。

首先第一个事情就是把电路节点和电流进行梳理和分配，形成以下博文中的模块电压节点图。

模块电压节点图

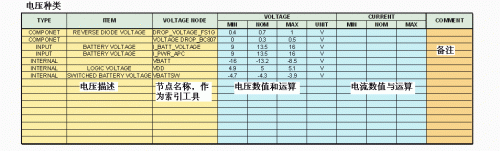

根据以上的图中信息，可梳理出电压的数值化表格，作为以后源数据，给各种不同的表格进行引用。

注：此表格是偶自己琢磨出来的，无参照，有啥问题不负责任。

将电压电流表格整理完成后，即可开始电路的计算过程。

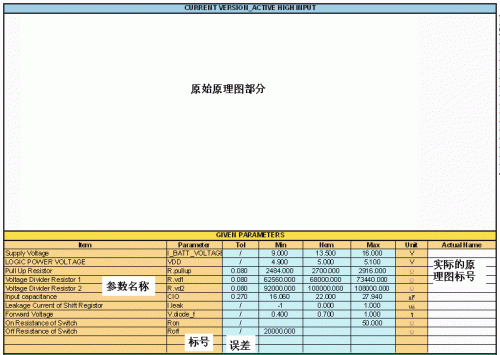

原则上也把过程分为原理图部分：

将所有的输入参数，环境参数，电路参数归纳整理后放入表格。

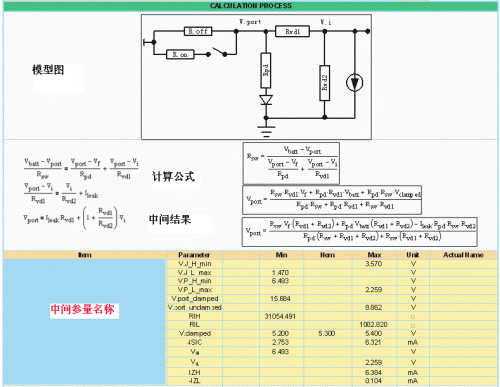

下面是计算过程：

将模型图放入，放入MATHCAD导出的计算公式

最重要的就是编辑公式：

这是一个很麻烦的事情，举几个例子：

=(D5-D24)/((D24-D12)/D7+(D24-F22)/D8)

=(F13*D8*D12+D7*D8*F5+D7*F13*D30)/(F13*(D7+D8)+D7*D8)

主要注意的是，每个参数的最大最小求值，可从MATHCAD中求偏微分得出，在EXCEL中不太好做。

将所有需要计算的中间变量计算完成后可得出所有的结果。

最后得出的就是结果列成表格，即可。

其他表格如可靠性计算需要的电压参数，如元件发热清单的信息可从EXCEL的表格中直接获取。

采用EXCEL中的INDEX，MATCH函数复合形成。
