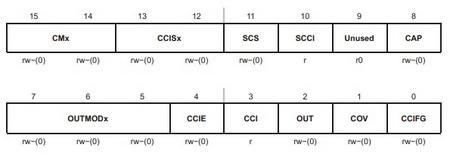

同时定时器A还有3个捕获/比较寄存器CCRx，3个捕获/比较控制寄存器CCTLx。

CMx：选择捕获模式

CCISx：捕获/比较的输入选择

SCS：1，捕获输入信号与定时器时钟信号同步；0，异步捕获

SCCI：被所存的CCI输入信号和EQUx锁存，通过SCCI读出来。

CAP：0，比较模式；1，捕获模式

OUTMODx：选择输出模式

CCI：捕获/比较的输入信号。选择的输入信号通过该位来读出

CCIFGx ：捕获比较中断标志。

捕获模式：寄存器CCRx捕获了定时器TAR值时置位

比较模式：定时器TAR值等于寄存器CCRx值时置位

比较模式：这是该定时器的默认模式，在此所有的捕获硬件停止工作。如果此时相应定时器中断允许打开的话，同时开始启动定时器，定时计数器TAR中的数值等于比较寄存器的值时，则产生中断请求。如果没有中断允许，只是响应的中断标志CCIFGx置位。

捕获模式： 主要用于利用信号的上升沿，下降沿或组合，测量外部或内部事件，也可以由软件停止。捕获完成后CCIFGx置位。

Timer_A有两个中断向量，一个单独分配给捕获/比较寄存器CCR0，另一个作为共用的中断向量用于定时器和其他的捕获/比较寄存器。

CCR0中断向量具有最高的优先级，CCIFG0在被中断服务时能自动复位。

CCR1-CCRx和定时器共用另一个中断向量，属于多源中断，对应的中断标志CCIFG1-CCIFGx和TAIFG在读中断向量字TAIV后，自动复位。如果不访问TAIV寄存器，则不能自动复位，需用软件清除。

TAIV中断向量值

例程：CCR0捕获/比较寄存器——比较功能中断应用

利用了定时器A模块中的CCR0捕获/比较寄存器的值与定时器A的值进行比较。如果相等就产生CCR0中断，进入Timer_A0中断服务程序进行中断处理，以P1.0作为指示，反转速度=32768/（2*1000）=16.384

ACLK=TACLK=32768hz,MCLK=SMCLK=deflaut DCO~800khz

#include

void main (void)

{

WDTCTL = WDTPW + WDTHOLD; //关闭看门狗

P1DIR|=BIT0; //设p1.0为输出

CCTL0 = CCIE; //CCR0开中断运允许

CCR0 =1000-1;

TACTL = TASSEL_1 + MC_1; //ACLK为定时器A的时钟源，增计数模式

_BIS_SR(LPM3_bits+GIE); //进入LPM3,打开全局中断

}

//Timer A0中断服务

#pragma vector = TIMERA0_VECTOR

__interrupt void Timer_A(void)

{

P1OUT ^=BIT0; //反转P1.0

}

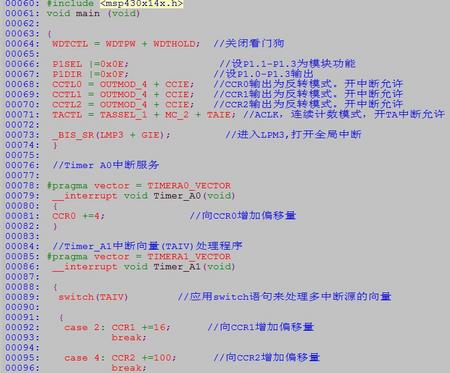

例程 CCR0捕获/比较寄存器-比较功能中断应用

要求：ACLK=TACLK=32khz，MCLK=SMCLK=deflaut DCO~800khz

实现输出：P1.1=CCR0=32768/(2*4)=4096HZ

P1.2=CCR1=32768/(2*16)=1024hz

P1.3=CCR2=32768/(2*100)=163.84hz

P1.0=overflow(溢出)=32768/(2*65536)=0.25HZ

程序我就直接贴图吧，省的贴过来格式又乱了。

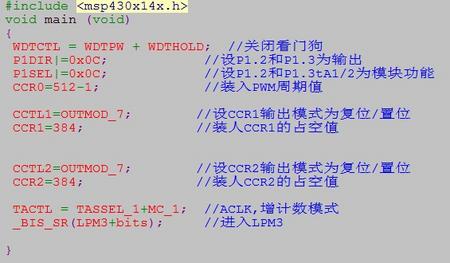

例程 CCR1，CCR2捕获/比较寄存器——产生PWM（脉冲宽度调制）波形

程序简述：利用定时器A的自动产生PWM波形输出，从而无需服务程序来产生。本程序CCR0的值作为PWM的周期宽度，CCR1，CCR2的值作为PWM的占空宽。

ACLK=TACLK=LFXT1=32768HZ
