本设计利用数字收音机芯片Si4730,为基于WincE6.0的智能系统集成FM功能提供了一种很好的解决方案,该方案实现了全频手动与自动搜台等功能。
1 基于WinCE6.0的系统设计流程
如图1所示,基于WinCE 6.0的系统设计一般分为3个过程:针对不同的硬件平台设计BSP包,BSP包括Boot-loader、OAL和驱动程序;针对系统的需求,利用Platform Builder for CE 6.0选择合适的组件,构建操作系统并导出SDK;在SDK的支撑下开发应用程序。

WinCE 6.0与其早期版本相比,开发工具有了较大的变化。Platform Builder已经不是一个单独发行的工具,Platform Builder 6.0已经成为Visual Studio.Net 2005的一个插件,所以在visual Studio.Net 2005集成开发环境中即可完成WinCE6.0的系统定制、驱动开发和应用程序开发。
2 数字收音机芯片Si4730
2.1 Si4730简介

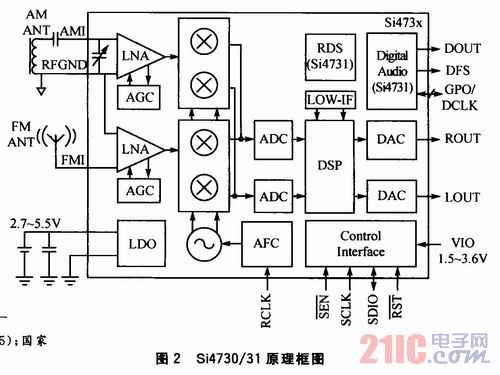

Si4730/31是Silicon Labs公司推出的高集成度AM/FM收音机芯片,原理图如图2所示。

Si4731具有RDS/RBDS功能和数字音频接口。在不包括天线的情况下,Si4730/31及其外围电路只需15 mm2。它的功能十分丰富,包括自动搜台、自动校准、数字调谐、自适应噪声抑制能力等,这些特性非常适合于便携式设备。由于不需要RDS/RBDS功能,所以这里选用Si4730这款芯片。
2.2 Si4730的控制接口

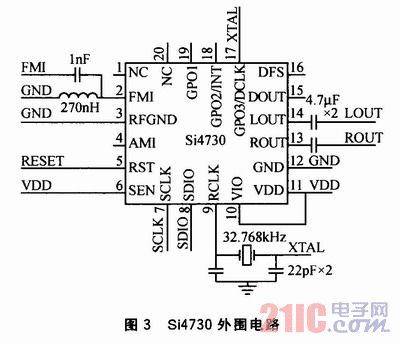

Si4730的外围电路非常简单,如图3所示。Si4730提供了3种控制方式:2线模式(兼容I2C总线)、SPI模式、3线模式。芯片通过RST引脚上升沿时GP01与GP02的引脚状态来决定采用哪种方式,当GP01与GP02悬空时Si4730为2线模式。SEN引脚接高电平时,器件地址为0xC6H;接低电平时,地址为0x22H。

3 接口电路与驱动程序的设计
本设计的硬件平台采用S3C2440处理器,已经完成BSP包的开发以及WinCE 6.0操作系统的移植。
3.1 接口电路的设计
由于S3C2440具有I2C接口,所以只需将其与Si4730的I2C接口互相连接。Si4730的复位引脚RST与S3C2440的GPB5引脚相连。
3.2 驱动程序的设计
驱动程序由两部分组成:I2C总线的驱动和GPIO口的驱动。I2C总线的驱动用于操作系统与Si4730之间的通信,GPIO口的驱动用于应用程序控制Si4730的复位。
3.2.1 Si4730的命令
Si4730的命令有两种:一种是控制命令,如调谐到某一频率、自动搜索等;一种是属性命令,如设置接收信号的强度门限、输出音量的大小等。常用的命令有以下几种:
①上电(POWER_UP),命令格式为{0x01,0xd0,0x05}。
②获取芯片信息(GET_REV),命令格式为{0x10}。
③调谐到某一频率(FM_TUNE_FREQ),命令格式为{0x20,0x00,ARG2,ARG3,0x00}。其中ARG2与ARG3是频率的十六进制数,例如102.3 MHz,则ARG2为0x27,ARG3为0xF6。
④自动搜索(FM_SEEK_START),命令格式为{0x21,0x0c)。
3.2.2 I2C总线驱动的实现

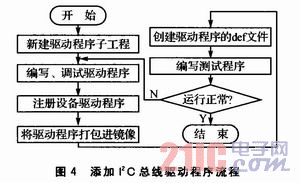

这里采用流接口驱动程序的设计方法开发I2C总线驱动。I2C总线驱动提供给操作系统的流接口为I2C_Init()、I2C Open()、I2C Close()、I2C Write()、I2C Read()、I2C_IOControl()等,应用程序通过调用CreateFile()、WirteFile()和DeviceloControl()等接口函数来访问设备。在已编译完成的WinCE6.0镜像工程中添加I2C总线驱动的流程如图4所示。

①添加子工程。在镜像工程的Solution Explorer窗口中,右键选择Add New Subproject,新建子工程。

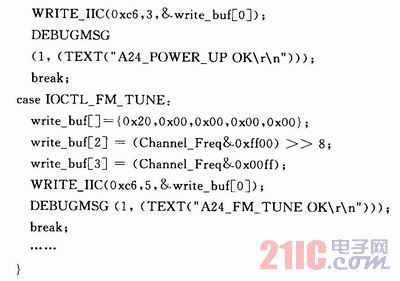

②编写I2C总线驱动程序。在Source files下新建I2c.c的源文件,并在该文件中编写驱动代码,驱动程序的主要内容就是实现流接口函数。读I2C总线的实现函数为BooL_WRITE_IIC(UINT32 slvAddr,UINT8 n,UINT8*data)。写I2C总线的实现函数为BooL READ_IIC(UINT32 slvA-ddr,UINT32 addr,UINT8 n,UINT8*data)。I2C_IOControl()的作用是传递I/O控制命令给设备,在该函数里实现了对Si4730的控制。部分代码如下:


③注册表中注册设备驱动程序。打开platform.reg文件,在其中添加注册信息如下:

④将驱动程序打包进镜像中。打开platform.bib配置文件,添加如下代码:
I2c.dll$(_FLATRELEASEDIR)\I2c.dll NK SHK
⑤创建驱动程序的def文件。工程需要def文件导出相应的函数,文件的部分内容为:

3.2.3 GPIO驱动的实现
Si4730工作时需要一个复位信号,这里使用S3C2440的GPB5口来进行控制。在驱动中设置寄存器GPXCON为输出功能,设置寄存器GPXDAT的值为0或1来控制输出口为低电平或高电平。相关代码如下:


4 应用程序设计
4.1 功能实现
应用程序的作用是调用驱动程序的流接口函数控制Si4730,从而实现FM的功能。在应用层中需要用到的API是CreateFile()、Devicelo Control()、ReadFile()、WriteFile(),函数的参数说明可以参考Visual Studio 2005的帮助文件。
程序中首先使用CreateFile()打开设备句柄:
I2Cdriver=CreateFile(L“I2C:”,GENERIC_READ|GENERIC_WRITE,0,NULL,OPEN_EXISTING,0,NULL);
然后就可使用DeviceIocontrol()、ReadFile()、Write File()等API函数对设备进行控制,如调谐的实现:
DeviceloControl(I2Cdriver,IOCTL_FM_TUNE,NULL,0,NULL,0,NULL,NULL);
4.2 界面设计

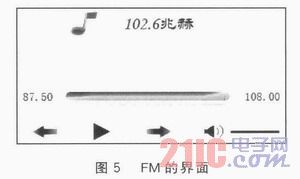

良好的界面是应用程序重要的部分,如图5所示,界面中应该有如下几个部分:播放、频率向上调谐、频率向下调谐、音量控制等。
