AVR单片机ADC的应用

1.数模转换的基础知识

数模转换器(ADC)基本上是一个比例上的问题，即由ADC产生的数字值跟输入模拟量与转换器量程的比值有关的。转换关系如下：

Vin/Vfullscale=X/(2N-1)其中X是数字输出，N是数字输出的位数(ADC的位数)，Vin是模拟输入量的值，Vfullscale是模拟输入量的最大值。

数模转换的转换精度计算：

Vresolution=Vfullscale/((2N-1)

2.AVR微控器的ADC介绍

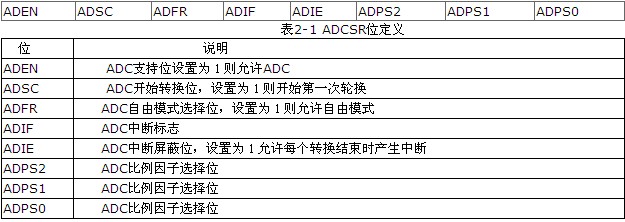

AVR微控器的ADC具有两个ADC寄存器：ADC控制与状态寄存器ADCSR控制ADC的运行;ADC多路复用选择器ADMUX,控制8个测量的模拟量输入。

为了ADC以最大的精度操作时，要求使用50HZ---200K HZ之间的时钟频率，选择合适的比例分频因子以获得50HZ---200KHZ的转换频率。由于ADC的速度比较慢，如果处理器在ADC转换数据时处于等待状态，会浪费时间，则ADC通常采用中断模式。ADC初始化：

(1)设置ADCSR的最低三位，确定分频因子

(2) 设置ADIE为1,打开中断模式

(3)设置ADEN为高电平，使ADC有效

(4) 设置ADSC,以马上开始转换

3.应用

系统功能：当在模拟通道3输入电压超过3V时，系统点亮红色LED;当输入电压小于2V时，点亮黄色LED,当输入电压在2V--3V间，点亮绿色LED.

硬件连接：三个LED分别接至AT908535的PORD口的PORTD.0、 PORTD.1、PORTD.2AVR微控制器的ADC外设会根据所使用的具体微控制器而有所不同，所有的ADC都对VCC连接中的引脚电压有噪声抑制要求，有些拥有内置的噪声消除器，有些则拥用在内部控制Vref的能力，使用ADC时需要查看相关微控制器的手册。

程序代码：

#i nclude<90s9535.h>

#define LEDS PORTD

#define red 0xfe

#define yellow 0xfd

#define green 0xfc

#define uchar unsigned char

interrupt[ADC_INT] void adc_isr(void)

{

uchar adc_data; //variable for ADC result

adc_data=ADCW; //read all 10bits into variable

if(adc_data>(3*1023)/5)

LEDS=red;

else(adc_data<(2*1023)/5)

LEDS=yellow;

else

LEDS=green;

ADCSR=ADCSR|0x40; //start the next conversion

}

void main()

{

DDRD=0x07; //least signifcant 3 bits for output

ADMUX=0x03; //select to read only channel 3

ADCSR=0xCE; //ADC中断，64分频

#asm("sei")

while(1); //等待ADC中断产生

}
