程序中使用定时器0产生2.5ms周期脉冲，使用占空比控制变量scale控制占空比，在低电平期间使LED灯亮，在高电平期间使LED灯灭，改变scale就改变了高电平与低电平的时间，因此也就控制了LED灯的亮度。

#include "AT89X51.H" //模拟PWM输出控制灯的10个亮度级

unsigned int scale; //占空比控制变量

void main(void) // 主程序

{

unsigned int n; //延时循环变量

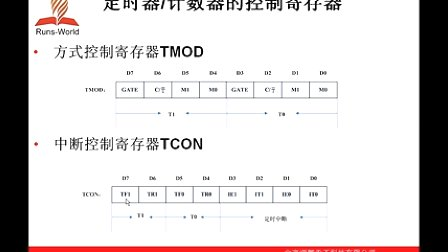

TMOD=0x02; //定时器0，工作模式2（0000，0010），8位定时模式

TH0=0x06; //写入预置初值6到定时器0，使250微秒溢出一次（12MHz）

TL0=0x06; //写入预置值

TR0=1; //启动定时器

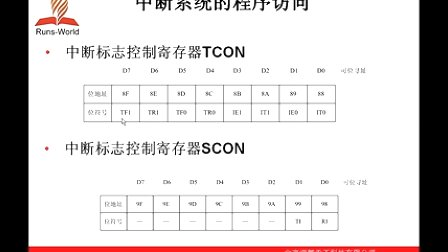

ET0=1; //允许定时器0中断

EA=1; //允许总中断

while (1) //无限循环，实际应用中，这里是做主要工作

{

for(n=0;n<50000;n++); //每过一段时间，就自动加一个档次的亮度

scale++; //占空比控制变量scale加1

if(scale==10) scale=0; //如果scale=10，使scale为0

}

}

void timer0(void) interrupt 1 //定时器0中断服务程序

{

static unsigned int tt ; //tt用来保存当前时间在一秒中的比例位置

tt++; //每250微秒增加1

if(tt==10) //2.5毫秒的时钟周期

{

tt=0; //使tt=0，开始新的PWM周期

P2_0=0; //使LED灯亮

}

if(scale==tt) //按照当前占空比切换输出为高电平

P2_0=1; //使LED灯灭

}

程序中从tt=0开始到scale为低电平，从scale开始到tt=10为高电平，由于scale是变量，所以改变scale就可以改变占空比。
