片间传输--高速数据串扰

这几天调试一个东东，STM32的FSMC传输数据给Bingo自制的VGA控制器，由于没有直接打板，板间用了杜邦线连接。FMSC传输模式为最快的速度，FSMC写时序如下图所示，最快达到了72M（HCLK）的速度。但是我用了杜邦线，，没办法。。。神奇的事情不断地发生，幽灵一直在身边，以此分享给大家点滴心得，虽然我也只是知道皮毛。

下图是我项目中STM32与FPGA间，杜邦线连接的图，杜邦线20cm，FSMC 最高HCLK=72MHz。从右到左分别为D0-D15,CS,RS,WR,RD

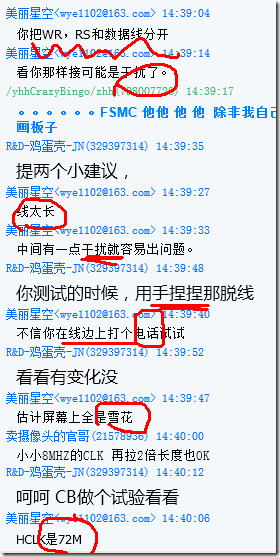

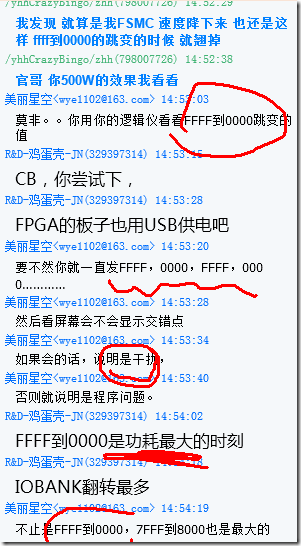

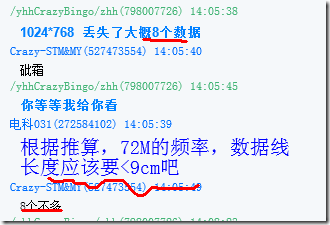

先贴一下贵人相助时的聊天记录，众人经验总结，精华部分，值得分享：

高速偏见传输，总结如下：

（1）杜邦线不能太长

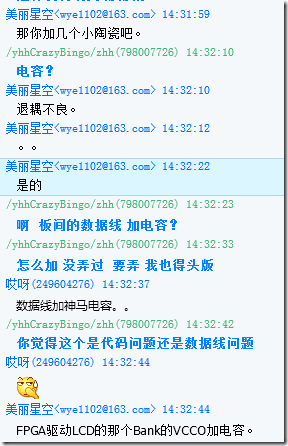

（2）干扰大了，可以加电容，来避免数据的串扰

（3）供电需要稳定，加退耦电容

（4）电磁干扰

（5）跳变巨大的时候，会有干扰，将数据线与信号线隔离或者分开

（6）异步数据，首先要D触发器锁存

（7）Ffff到0000跳板太大了，干扰太大了

解决方案：

开始相信是STM32代码的问题，我测试代码，以下是我写入的测试代码，1024*768个数据。

void LCD_ColorTest2(void)

{

u16 i,j;

LCD_Write_Address(0,0);//reset ram addr

LCD_WriteData_Begin();//Begin to Write data

for(i=0;i<768;i++)

{

for(j=0;j<1024;j++)

LCD_WriteData(i*j);

}

LCD_WriteData_End();

}

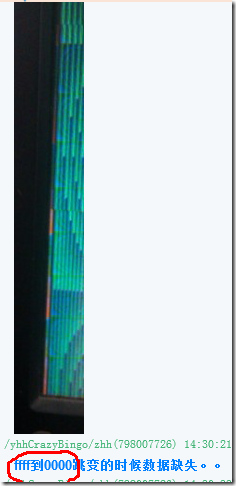

每次都会在屏幕2/3的时候挂掉，最后发现，2/3屏幕的时候，DATA=512*1024-1=ffff，下一个数据位0000，问题正在这里，因为跳变，干扰太大了，正如聊天记录说的那样，于是我将WR与RS分离连接到功能相同的边上的引脚（幸亏边上IO也预留了FSCM的IO）。这样眼睁睁的分离了信号线与数据线，奇怪的是，这样竟然真的图像传输完整，数据没有缺失了。如下图所示，黄色为更改为之后的WR与RS信号线。

记得以前在实验室画板子的时候，高速的通信，以太网，RFID等，信号线都要用GND来隔离，杜邦线是最可恶的东西。记得当年那个900M的射频板子，那真的是吃过亏的。

哎，分享经验，神马串扰，总结错误，理论太缺乏理论……
