本文论述了嵌入式系统的启动过程，由于嵌入式系统在每次重启的时候都要执行一次代码的拷贝过程，这样会浪费很多时间。对于我们来说，只要内存没有断电，里面就有我们的代码，而没有必要重新拷贝一次。本文就这一点，对于嵌入式系统的快速重启做了充分研究，在文章的最后给出了具体实现过程，其应用甚是广泛，有一定的应用价值。

前言

随着计算机技术的发展，工业技术也跟着迅猛发展起来了，而伴随着嵌入式的应用也很变得非常广泛。

ARM芯片为了保证指令运行的实时性，指令没有直接在FLASH里面运行，而是先把FLASH里面的数据拷贝到读取速度比较快的SDRAM里面，然后运行，这样就提高了运行速度。但是由于程序的固定性，在我们重新启动的时候，会再次拷贝代码。我们知道SDRAM是掉电不保存数据的，但是，如果SDRAM没有掉电，里面的数据是不会丢失的。而我们重启的时候并没有给芯片断电，而这个时候系统又要重新拷贝一次代码，造成了时间的浪费。

当然在工业上，我们的系统启动起来之后，往往重新启动的可能性较少，这样每次启动浪费的时间也就可以忽略不计了。不过，在我们使用数码相机的时候，要抢拍一个镜头，这个时间可能就是毫秒级的，在每次开机的时候都需要几秒的启动时间，是无法忍耐的。而也不能一直开机，便携式的相机电池的电量太有限了。我们经常的一种解决办法是将系统切换到低功耗模式，而仅仅是低功耗模式还是要浪费电量。而我们想，如果只给SDRAM供电，作为待机模式，每次按下复位键的时候就直接跳到SDRAM中运行，而不必再次复制代码。这就实现了快速启动，电池的供电时间也相应的延长了。

SamsungARM系列S3C2440处理器简介

在这里所使用的S3C2440处理器是Samsung公司推出的基于ARM920T核的32位RISC微处理器。S3C2440具有低功耗、低成本和高性能的特点，已成为PDA、智能手机、网络计算机终端以及智能设备的终端产品等的热门解决方案之一。

S3C2440内部资源丰富、结构复杂、接口众多，具有相互独立的16kB指令缓存和16kB数据缓存，带有MMU虚拟存储单元和AMBA总线接口。

S3C2440支持的内外围设备包括外部存储控制器、中断控制器、LCD控制器、8通道10bit精度的ADC和触摸屏控制器、SD/MMC卡控制器、4通道DMA、4通道具有PWM功能的定时器、具有日历功能的实时时钟、看门狗定时器、3通道UART（包含IRDA红外线数据通讯口）、USB主机/设备接口、I2C总线接口、I2S数字音频总线接口、2通道SPI总线接口、通用I/O端口以及具有锁相环功能片上时钟发生器等、同时也可以柑橘需要进行功能扩展从而支持以太网接口、PCMCIA接口及IDE接口等。

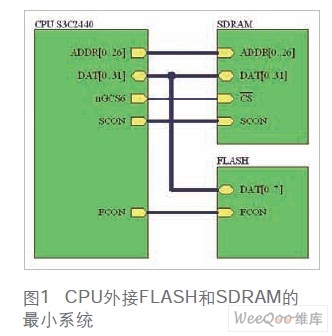

S3C2440外部存储器电路图

在这里我们使用FLASH作为程序和数据固化的存储器，使用SDRAM作为系统启动之后， 程序运行的区域。而S3C2440核内部4k的SRAM固定作为最初的启动代码使用，地址是从0x0000_0000开始的。

这里使用nGCS6将SDRAM的地址编址到0x3000_0000位置处，使用ADDR寻址，使用DAT读取和写入需要的数据，使用FCON控制信号控制SDRAM的状态。

使用FCON控制FLASH的状态，根据DATA按照时序送入数据和命令，做相应的处理。

这三部分就构成了ARM运行的最小系统。

嵌入式系统启动流程

① 上电，复位完成；② 嵌入式ARM核自动把flash里面最低的4k启动代码复制到SRAM里面，并从SRAM的0x0000_0000地址开始执行；③ 完成一些必要的初始化工作，将FLASH中的代码拷贝到SDRAM中；④ 跳转到SDRAM中运行；通过以上步骤，就进入了我们的应用程序，或者是操作系统。

在我们需要复位的时候， 即nRESET管脚出现一个向下的脉冲，即出现复位。当nRESET信号为低电平时，ARM处理器放弃任何指令的执行，并从增加的字地址处取指令；当nRESET信号变为高电平时，ARM处理器进行如下操作：1.将当前的PC值和CPSR值写入R14_svc和SPSR_svc，已经保存的PC和SPSR的值是未知的；2.强制M[4:0]为10011（超级用户模式），将CPSR中的“I”和“F”位设为1，并将T位清零；3.强制PC从0x00地址取下一条指令。4.恢复为ARM状态开始执行。即程序会跳到0x0000_0000这个地址位置，开始执行上面所述的第三步和第四步。

我们知道从flash里面读取数据比起SDRAM是想当慢的，而这里又要进行一次代码的拷贝工作，这也是一个相当长的时间。不过这个时候我们可以发现，我们并没有断电，SDRAM里面放的数据还是我们代码，我们没有必要重新拷贝这些代码了，在下次启动的时候，只需直接跳转到SDRAM中运行，做一些初始化工作就可以了。这样重新启动速度就相当迅速了。

快速重启思想

核心思想：在Bootloader里面，程序执行到复制程序的一块，可以判断PC当前计数在哪个存储器里面，如果在SRAM中，就把代码复制到SDRAM里面，如果在SDRAM中，就直接跳过复制程序这一段，然后继续执行。

根据上面这个思想， 可以先将地址为0x0000_0000这里的跳转指令直接改成跳转到SDRAM存储器，如LDR PC,=0x3000_0000。

这样在Reset的时候，我们就可以直接从0x0000_0000地址跳到0x3000_0000开始运行。这样我们就达到了快速启动的目的。

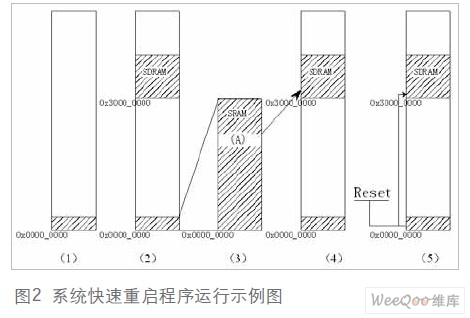

如图2 所示， 在系统加电的时候，程序从地址为 0x0000_0000开始的SRAM处运行，如上图1所示。

然后，程序在SRAM中将代码自身复制到地址为0x3000_0000开始处，如图2中2所示。

在将代码复制完之后将地址为0x0000_0000处的复位中断跳转矢量改为跳转到0x3000_0000，如图2中3所示。

然后程序跳转到SDRAM中，地址为相对于0x3000_0000的一个偏移量，这个偏移量为当前地址距0x0000_0000的偏移量，如图2中4所示。

在图2中5中，如果用户使用了Reset按键，重新启动系统，我们就可以从地址为0x0000_00000处直接跳转到0x3000_0000这个位置，开始进行硬件初始化等工作，这次就不会有代码拷贝的过程了。

快速重启软件流程

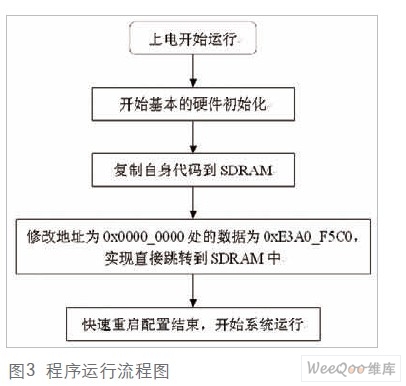

下面是系统自开机开始， 程序修改复位跳转指令的流程图，在修改0x0000_0000处的跳转指令可用如下数据替代：

使用LDR PC, =0x3000_0000指令，反汇编后得到的32位指令数据是0xE3A0_F5C0，将其放到0x0000_0000处即可。

而修改0x0000_0000处的数据，可用如下指令：

程序经过以上配置，就可以实现系统的快速重启。

结论

系统的快速重启，应用将非常广泛。即使是嵌入式系统慢慢的也将变得很复杂，系统所占的空间也在慢慢的变大，这样一个复制过程将严重影响很多设备的使用，最简单的就是数码相机了。
