IAR + Proteus7.6仿真MSP430单片机的设置
时间:04-14 08:48 阅读:2356次
*温馨提示:点击图片可以放大观看高清大图
简介:IAR + Proteus7.6仿真MSP430单片机的设置方法
Proteus7.6增加了MSP430系列单片机,iar embedded workbench 和Proteus7.6联调可完成对MSP430的软件仿真,步骤如下。
1.设置IAR软件,生产XX.HEX文件

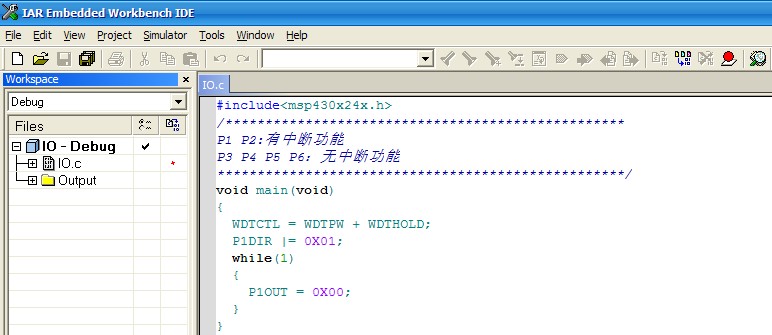

(1) 在IAR建立MSP430工程及X.C文件,并编写X.C代码,界面如下图,

(2) 设置IAR软件以生成X.HEX文件

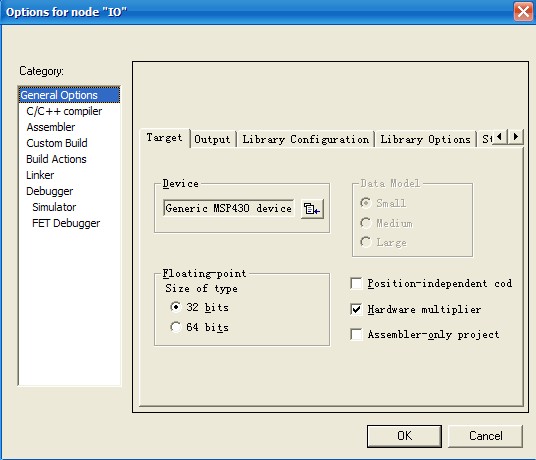

点击软件页面中的Project,在下拉菜单中选择Opintion....,打开如下界面,

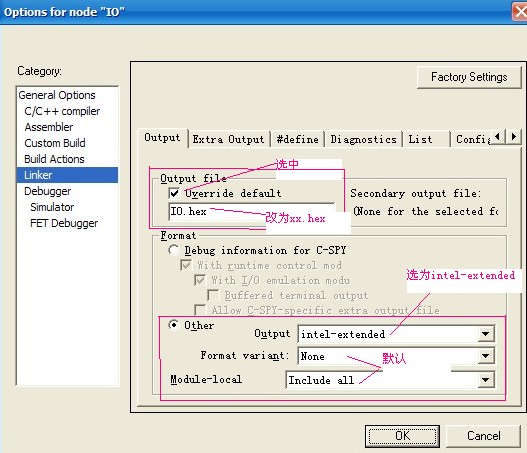

(3) 在左边选择Linker选项,在右边选择Output,按下图中设置选项。

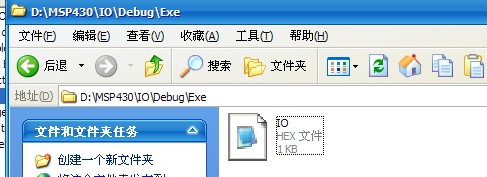

(4)编译X.C文件生成XX.hex文件,XX.hex在工程中的Debug文件下的Exe文件夹下

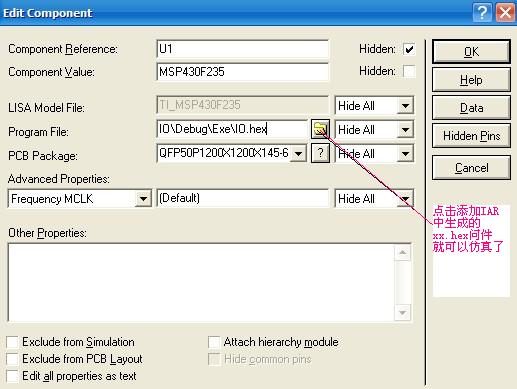

2.Proteus工程及仿真电路建立,注意MSP430型号选取,有些不可仿真,具体如下图

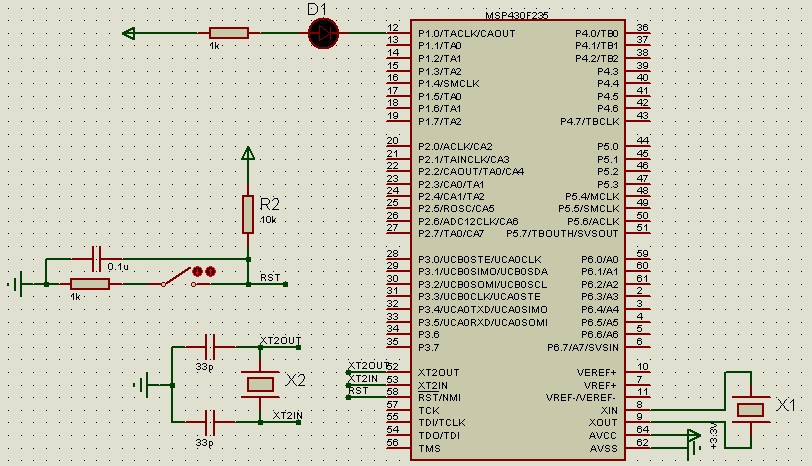

3. 建立仿MSP430的Proteus7.6仿真电路

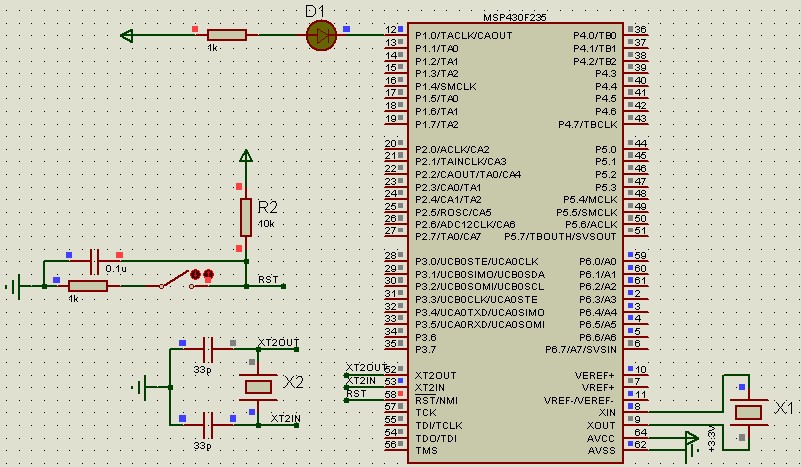

仿真效果如下,
