器件提前频率抖动降低了EMI滤波器的成本。突发模式操作和非常低电耗，有助于满足节能法规所定的标准。

图1 VIPER26LD内部方框图

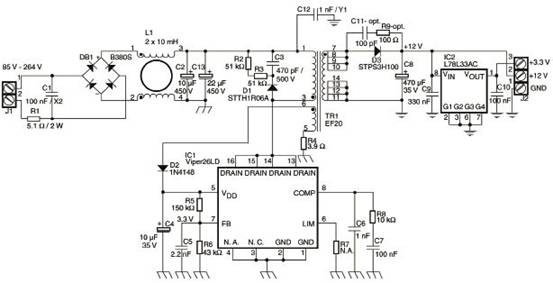

图2 VIPER26LD方案原理图

VIPER26LD主要特性

800V雪崩耐用电源

PWM操作，频率抖动，用于低EMI

工作频率

- 60kHz的L型

- 115kHz H型

待机功耗<50mW在265VAC

限制电流设定点可调

板载软启动

故障状态后安全自动重启

迟滞热关断

VIPER26LD应用

辅助电源电器

电能计量

LED驱动器

表1 VIPER26LD方案材料清单

SMPS机顶盒，DVD播放机和录像机

VIPER26LD方案

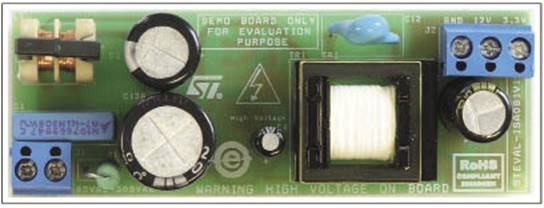

STEVAL-ISA081V1是一个隔离式的SMPS,能够在很宽的输入电压范围内，提供12W输出。它是专为电源而设计的，是低成本的和节省空间的解决方案。

STEVAL-ISA081V1 SMPS采用初级调节，产生12V额定输出电压。此板基于VIPER 26LD单片转换器在一个封装中，集成了高电压MOSFET和PWM控制器。

文件包含一个基本的技术说明演示板(原理图，PCB细节和材料清单)，以及基本的测量(负载调节，效率，待机行为，EMI和热性能数据)。文件的最后部分包含了如何设置不同的输出电压(10V~18V)，以及如何提高工作效率(最高86%)的建议。

SMPS主要特点

输入

- VIN:85VRMS~305VRMS

-频率：45Hz~66Hz

输出方式

-12VDC±10%,1A(在3.3V没有加载情况下)

- 3.3VDC±4%,100mA

-最大总输出电流为1A

待机时<120mW(230VAC)

短路保护

PCB的类型和尺寸

- FR4

-单面35μm

- 32mm×90mm

绝缘：4kV/8mm

MI:根据EN55022 B级
