lcd1602液晶显示屏介绍

LCD1602液晶显示器是广泛使用的一种字符型液晶显示模块。它是由字符型液晶显示屏（LCD）、控制驱动主电路HD44780及其扩展驱动电路HD44100，以及少量电阻、电容元件和结构件等装配在PCB板上而组成。不同厂家生产的LCD1602芯片可能有所不同，但使用方法都是一样的。为了降低成本，绝大多数制造商都直接将裸片做到板子上。

LCD1602外形尺寸

LCD1602字符型液晶显示器实物外形如图所示。

LCD1602分为带背光和不带背光两种，其控制器大部分为HD44780。带背光的比不带背光的厚，是否带背光在实际应用中并无差别，具体的鉴别办法可参考图2所示的器件尺寸示意图。

lcd1602引脚功能

LCD1602采用标准的14脚（无背光）或16脚（带背光）接口，各引脚接口说明见表1。

各引脚的功能介绍如下。

·引脚1：VSS为地电源。

·引脚2：VDD接5V正电源。

·引脚3：VL为液晶显示器对比度调整端，接正电源时对比度最弱，接地时对比度最高，对比度过高时会产生“鬼影”现象，使用时可以通过一个10kQ的电位器调整其对比度。

·引脚4：RS为寄存器选择脚，高电平时选择数据寄存器、低电平时选择指令寄存器。

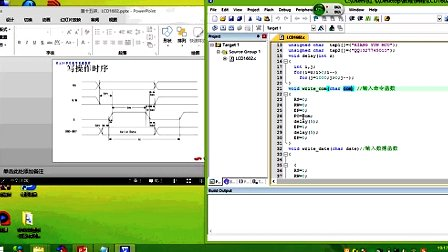

·引脚5：R/W为读/写信号线，高电平时进行读操作，低电平时进行写操作。当RS和R/W共同为低电平时可以写入指令或显示地址；当RS为低电平，R/W为高电平时，可以读忙信号；当RS为高电平，R/W为低电平时，可以写入数据。

·引脚6：E端为使能端，当E端由高电平跳变为低电平时，液晶模块执行命令。

·引脚7~14：D0~D7为8位双向数据线。

·引脚15：背光源正极。

·引脚16：背光源负极。
