摘要：结合工程实例，基于S3C4510B微处理器，构建以DM9161为以太网物理层接口的低功耗、高速硬件电路;在嵌入式操作系统uCLinux上实现网络通信工程的程序编写，对于网络通信工程在嵌入式设备中的应用有很好的借鉴意义。 关键词：uCLinux S3C4510B 网络通信 DM9161嵌入式系统 引言 Linux是一种很受欢迎的操作系统，与UNIX系统兼容，开放源代码。它原本被设计为桌面系统，现在广泛应用于嵌入式设备。uCLinux正是在这种氛围下产生的。在uCLinux这个英文单词中，u表示Micro,是“小”的意思;C表示Control，是“控制”的意思，所以uCLinux就是 Micro-Control-Linux，字面上的理解就是“针对微控制领域而设计的Linux系统”。它也是针对无MMU(内存管理单元模块)的微处理器设计的操作系统。S3C4510B就是属于该类的微处理器。 Samsung公司的S3C4510B是基于以太网应用系统高性价比16/32位RISC微控制器，内含一个由ARM公司设计16/32位ARM7TDMI RISC处理器核。ARM7TDMI为低功耗、高性能的16/32核，最适合用于对价格及功耗敏感的应用场合。除了ARM7TDMI核以外，S3C4510B还有许多重要的片内外围功能模块，其中就有1个以太网控制器，用于S3C4510B系统与其它设备的网络通信工程。在S3C4510B的网络控制平台上移植了uCLinux操作系统，并在这个嵌入式平台上实现网络控制的各项功能。本文的叙述的网络通信工程就是其中最主要的功能。 1 基于S3C4510B以太网电路的设计思路与实现 作为一款优秀的网络控制器，基于S3C4510B的系统若没有以太网接口，其应用价值就会大打折扣，因此，就整个系统而言，以太网接口电路应是必不可少的，但同时也是相对较复杂的。从硬件的角度看，以太网接口电路主要由MAC控制器和物理层接口(Physical Layer,PHY)两大部分构成。

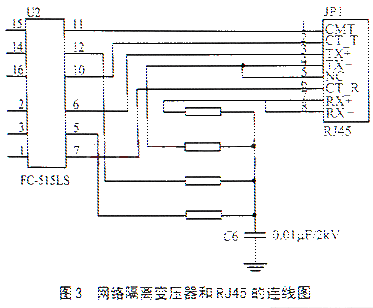

S3C4510B内嵌一个以太网控制器，支持媒体独立接口(Media Independent Interface,MII)和带缓冲DMA接口(Buffered DMA Interface,BDI)，可在半双工或全双工模式下提供情报0M/100Mbps的以太网接入。在半双工模式下，控制器支持CSMA/CD协议，在全双工模式下支持IEEE802.3MAC控制层协议。因此，S3C4510B内部实际上已包含了以太网MAC控制，但并未提供物理层接口，故需外接一片物理层芯片，以提供以太网的接入通道。 常用的单口10M/100Mbps高速以太网物理层接口器件主要有RTL8201、DM9161等，均提供MII接口和传统7线制网络接口，可方便地与S3C4510B接口。以太网物理层接口器件主要功能一般包括：物理编码子层、物理媒体附件、双绞线物理媒体子层、10BASE-TX编码/解码器和双绞线媒体访问单元等。 在该设计中，使用DP9161作为以太网的物理层接口。DM9161是一款低功耗、高性能的CMOS芯片，支持10M和100M的以太网传输，它起编码、译码输入和输出数据的作用。它与S3C4510B的引脚连线如图图1所示。 由于S3C4510B片内已民用有带MII接口的MAC控制器，而DM9161也提供了MII接口，各种信号的定义也很明确，因此DM9161与 S3C4510B的连接时序衔接，可以达到很好的网络信号传递的目的。图2为DM9161在本系统中的实际应用电路(图中右下方的1、2、3以及14、 15、16分别与网络隔离变压器相应引脚相连)。 S3C4510B的MAC控制器可通过MDC/MDIO管理接口控制多达斡尔1个DM9161，每个DM9161应有不同的PHY地址(可从 00001B～11111B)。当系统复位时，DM9161锁存引脚9、10、12、13、15的初始状态作为与S3C4510B管理接口通信工程的 PHY地址;但该地址不能设为00000B，否则DM9161进入掉电模式。 信号的发送和接收端应通过网络隔离变压器和RJ45接口接入传输媒体，实际应用电路如图书室所示。 图2 2 Linux下的网络编程协议分析 Linux下的TCP/IP网络协议栈的各层之间是通过一系列互相连接层的软件来实现Internet地址族的，结构层次如图4所示。 其中BSD socket层由专门用来处理BSD socket的通用套接字管理软件来处理，它由INET socket层来支持。INET socket为基于IP的协议TCP和UDP管理传输端点。UDP(用户数据报协议)是一个无连接协议，而TCP(传输控制协议)是一个可靠的端对端协议。传输UDP包的时候，Linux不知道也不关心它们是否安全到达了目的地。TCP则不同。在TCP连接的两端都需要加上一个编号，以保证传输的数据被正确接收。在IP层，实现了Internet协议代码，这些代码要给传输的数据加上一个IP头，并且知道如何把传入的IP包送给TCP或者UDP协议。在 IP层以下，就是网络设备来支持所有的Linux网络工作，如PLIP、SLIP和以太网。 3 uClinux环境下的socket编程 网络的socket数据b传输是一种特殊的I/O，socket也是一种文件描述符，也具有一个类似文件的函数调用socket()。该函数返回一个整型的socket描述符，随后的连接建立、数据传输等操作都是通过该socket函数实现的。常用的socket类型有两种：流式socket和数据报式 socket。两者的区别在于：前者对应于TCP服务，后者对应于UDP服务。 3.1 uCLinux中socket编程中用到的函数 (1) socket函数 为了执行I/O，一个进程必须做的第一件事情就是调用socket函数，指定期望的通信协议类型(使用IPv4的TCP、使用IPv6的UDP、Unix 域字节流协议等)，其函数结构如下：int socket(int family,int type,int protocol); /*返回：非负描述字—成功，-1—出错*/ 代码中的family指明协议族。套接口的类型type是某个常值。一般来说，函数socket的参数protocol主设置为0，socket函数成功时返回一个小的非负整数值。为了得到这个数值，我们指定协议族(IPv4IP、v6或Unix)和套接口类型(字节流、数据报或原始套接口)。

(2)connect函数 TCP客户用connect函数来建立一个与TCP服务器的连接。 Int connect(int sockfd,const struct sockaddr* servaddr,socklen_t addrlen);/*返回：0—成功，-1—出错*/ Sockfd由socket函数返回数值，第二、第三个参数分别是一个批晌套接口地址结构的指针和该结构的大小。套接口叶址结构必须含有服务器的IP地址和端口号。 (3)bind函数 函数bind给套接口分配一个本地协议地址。对于网际协议，协议地址是非颠倒2位IPv4地址16位的TCP或UDP端口号的组合。 Int bind(int sockfd,const struct sockaddr* myaddr,socklen_t addrlen);/*返回：0—成功，-1—出错*/ 第二个参数量个指向特定于协议地址结构的指针，第三个参数是该地址结构的长度。对于TCP，调用函数bind可以指定一个端口，指定一个IP地址。可以两者都指定，也可以一个也不指定。 (4)listen函数 函数listen仅被除数TCP服务器调用。它做两件事件事情，当函数socket创建一个套接口时，被假设为一个主动套接口。也就是说，它是一个将调用 connect发起连接的客户套接口，函数listen将未连接的套接口转换成被动套接口，指示内核应接受指向此套接口的连接请求。根据TCP状态转换调用函数listen导致套接口从CLOSED状态转换到LISEN状态。函数的第二个参数规定了内核为此套接口排队的最大连接个数。 Int listen(int sockfd,int backlog); /*返回：0—成功，-1—出错*/ 一般来说，此函数应在调用函数socket和bind之后，调用函数accept之前调用。 (5)accept函数 accept函数由TCP服务器调用，从已完成连接队列头返回下一个已完成连接。若已完成连接队列为空，则进程睡眠。(假定套接口噗缺省的阻塞方式) int accept(int sockfd,struct sockaddr*cliaddr,socklen_t*addrlen);/*返回非负数值—OK，-1—出错*/ 参数cliaddr和addrlen用来返回连接对方进程(客户)的协议地址。Addrlen是结果参数，调用前，将由*addrlen所指示的整数值置为由cliaddr所旨的套接口地址结构的长度，返回时，此整数值即为由内核存在此套接口地址结构内的准确字节数。

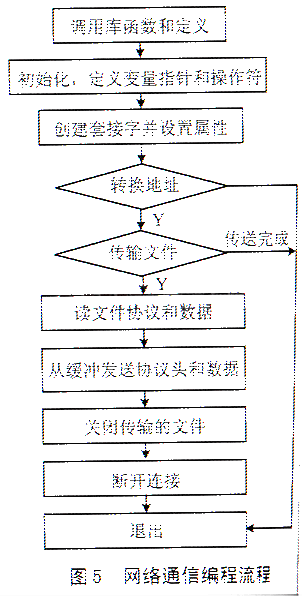

3.2 uClinux中网络通信编程的实现 在uCLinux中进行socket编程，一般按照图书资料所示流程编写网络应用程序。 除了熟悉前文提出的函数外，还应知道两个重要的数据结构。因为在计算机中，数据存储有两种字节优先顺序：高位字节优先和低位字节优先。在互联网上，数据是以高位字节优先顺序传输的，所以对于在内部以低位字节优先方式存储的数据，需要进行转换才能在互联网上传输。 *struct sockaddr:用来保存socket信息 struct sockaddr{unsigned short sa_family;/*地址族，AF_xxx*/ char sa_data[14]; /*14字节的协议地址*/}; *struct sockaddr_in;和来进行数据类型的转换 struct sockaddr_in{ short int sin_family; /*地址族*/ unsigned short int sin_port; /*端口号*/ sruct in_addr sin_addr; /*IP地址*/ unsigned cha sin_zero[8]; /*填充0，以保持与struct sockaddr同样大小*/}; 至此，可经编出uCLinux的网络通信工程程序。在此给出部分uCLinux下实现网络通信源代码及其Makefile文件的编写实例。 main()函数中部分代码如下： int sockfd; unsigned int uiip; char szsendbuf[1024]; char head[8]; int*phead=head+4,nsize=1024,allsize=0; struct sockaddr_in servaddr; sockfd=socket(AF_INET,SOCK_STREAM,0);/*创建socket*/ bzero(%26;amp;servaddr,sizeof(struct sockaddr_in)); servaddr.sin_family=AF_INET; servaddr.sin_port=8888;//htons(8888); /*指定通信端口*/将命令行输入的字符串IP转换为connect函数可识别的整数uiip。本来在Linux上开发时可以使用C库函数 inet_pton(),但在uCLinux的库中不支持该函数，因此只好自己实现该函数的功能。 aiptoi()如下所示： aiptoi(argv[1],%26;amp;uiip); servaddr.sin_addr.s_addr=uiip; /*指定连接的对端IP*/ connect(sockfd,(struct sockaddr)%26;amp;servaddr,sizeof(struct sockaddr)); /*连接对端接收代码*/ fp=fopen("kongzhi.htm","r"); /*打开控制页面*/ while(nsize==1024) {bzero(szsendbuf,1024); /*每次从文件中读取巧024个字节发送出去，若读出少于1024字节结束*/ nsize=phead=fread(szsendbuf,1,1024,fp);/*从文件中读取并填入发送BUFFER中*/ write(sockfd,head,8);/*发送协议头*/

nsize=write(sockfd,szsendbuf,nsize);/*发送*/} fclose(fp); uCLinux中的Makefile需做的修改如下： CC=gcc COFF2FLAT=/uclinux/coff2flt-0.3/coff2flt CFLAGS=-I/uclinux/uC-libc-pic/include LDFLAGS=/uclinux/uC-libc-pic/libc.a ethernet:Ethernet.o $(CC)-o $@.coff ethernet.c $(CFLAGS)$(LDFLAGS) $(COFF2FLAT)-o Ethernet ethernet.coff cp Ethernet /Ethernet clean: rm -f Ethernet Ethernet.o 需要注意的是：①uCLinux中不带有pthread库，在编写网络程序要切记;②在uCLinux环境下，处理器(硬件)和内核黄素(软件)均不提供内存管理机制，所以程序的地址空间等同于内存的物理地址空间。在程序中可直接对I/O地址进行操作，而不需要申请和释放I/O空间，但需要用户自己来检查所操作的I/O地址的占用情况。 结语 由于网络通信工程广泛应用在嵌入式设备中，以往的文章只是泛泛地叙述网络通信设计的某一个方面。本文结合实际工程项目，从硬件电路的搭建、应用软件的设计要点。这对于在嵌入式设备中，特别是基于uCLinux的系统中应用网络通信有重要的参考意义。
