引言

近年来，无线通信技术得到广泛的应用，GPRS (General Packet RadioSystem)通用无线分组网络就是一种比较流行的无线通信网络。

GPRS网络具有覆盖范围广、数据传输速度快、通信质量高、永远在线和可按流量计费等优点。

本传输方案采用的是西门子GPRS无线通信模块MC35i，该模块支持标准的AT指令集，但并没有嵌入TCP／IP协议，不过系统采用的linux操作系统里面带有完整的TCP／IP协议栈以及PPP协议，它不但减少了软件系统的复杂度，也增加了系统的稳定性。这样，本方案就可用于不同的场合，只要设计相应的上层软件处理系统即可。

1 系统总体设计

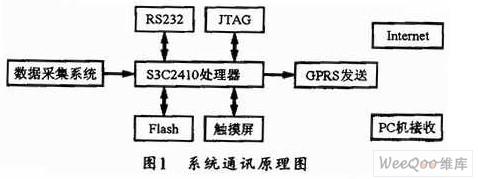

该系统主要由GPRS通讯模块和控制模块两部分组成，并采用嵌入式系统来设计GPRS终端。该嵌入式系统由硬件和应用软件组成，其架构可分为微处理器、内存、输入输出、操作系统和应用软件等五部分。系统的硬件由微处理器、GPRS模块、SIM卡座、外部接口和扩展数据存储器等部分组成。微处理器可控制GPRS模块的信息接收和发送，以通过标准RS232串口和外部控制器进行数据通讯，其系统原理结构如图1所示。

2 系统硬件设计

本系统硬件主要是以ARM为开发平台，以西门子公司的MC39i模块作为GPRS发送模块，从而使系统快速完成发送工作。

2．1 嵌入式微处理器单元

本硬件平台的CPU采用Samsung的基于ARM920T内核的S3C2410微处理器，S3C2410是采用0．18μm工艺制造的32位微控制器，该处理器拥有独立的16 KB指令Cache及16 KB数据Cache和MMU，并可支持TFT的LCD控制器、NAND闪存控制器、3路UART、4路DMA、4路带PWM的定时器、I／O 口、RTC、8路10位ADC、Touch Screen接口、IIC-BUS接口、IIS-BUS接口、2个USB主机、1个USB设备、SD主机和MMC接口和2路SPI。S3C2410处理器最高可运行在203MHz频率下。另外，通过提供一系列完整的系列外围设备，S3C2410X可大大减少整个系统的成本，消除了为系统配置额外器件的需要。

2．2 GPRS模块MC35i

MC35i是西门子公司最近推出的新一代双频GSM／GPRS通讯模块的无铅产品，它简洁的封装是很多应用系统中无线高速数据传输的理想解决方案，可进行数据、语音、SMS和FAX各个方面的应用，且功耗低。它为用户提供了永远在线、高速度、更简单的移动数据通信接入手段。 MC35i具有丰富的AT指令，而且功能强大，操作灵活方便，是继GPRS手机的又一种非常重要的GPRS移动通信系统的终端设备。它的出现给GPRS的发展注入了新的活力。

MC35i具有体积小、重量轻、功耗低等特点。MC35i的工作电压为3．3～4．8 V，典型电压为4．2V，最大工作电流为2 A。模块可工作在EGSM900和GSMl800两个频段。工作于EGSM900时的功耗为2 W，工作于GSMl800时的功耗为1 W，可利用AT指令进行控制，并支持文本和PDU模式的短消息、第i组的二类传真。MC35i模块常用的工作模式有省电模式、IDLE、TALK、数据等模式。通过独特的40脚连接器(ZIF)可实现电源连接、指令、数据、语音信号及控制信号的双向传输。MC35i模块主要由GSM基带控制器、射频模块、供电模块、闪存、ZIF连接器、射频功率放大器、天线接口等部分组成。

3 系统软件设计

根据系统需求，在操作系统Linux启动前，首先应该对微处理器和GPRS模块在内的系统内外部硬件进行初始化，在硬件初始化就绪后，可按系统要求划分并创建系统任务，最后启动Linux进行各任务的调度。应用程序共分为初始化任务、配置任务、数据发送任务、数据处理任务和用户串口中断服务等五个任务。本文主要完成系统的初始化以及拨号连入Internet等工作。

3．1 系统初始化

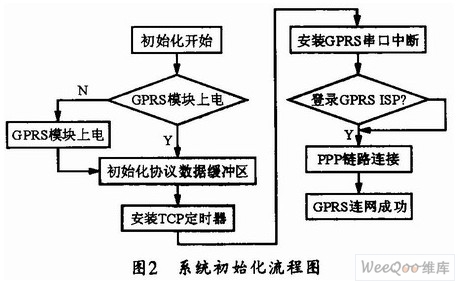

为了能利用TCP／PI协议进行数据传输。设计时必须对系统的硬件和软件进行初始化。图2所示为系统初始化部分的软件流程图。

本系统软件在开始时，首先需要通过检查0x90端口的输入电平是否为高来判断MC35i模块是否正常上电。若未能正常上电，那么，软件将通过0x90端口的输出使MC35i模块上电。

当MC35i模块上电后，软件将在内存中开辟一个缓存区做为包括PPP、IP、TCP、UDP等协议的数据缓存区。该缓存区内数据的存放方式采用双向链表的方式。

为了TCP协议实现中能够进行超时检测，在软件中应利用R8822CPU模块的内部定时器安装一个20ms的时钟中断。

ETR186可通过其串口COM2和MC35i模块相连接，用软件可通过安装串口中断来和MC35i模块进行数据传输。

在完成上述操作后，系统即可以利用AT命令登录GPRS网络。若不成功，即进行重试，超过重试次数后，即发送出错报告。最后就是进行PPP链路的连接，同时发送数据。

3．2 拨号原理

所谓初始化模块，主要就是设定APN：CMNET，

at+cgdcont=1，ip,cmnet，

然后利用chat程序拨号*99***1，#

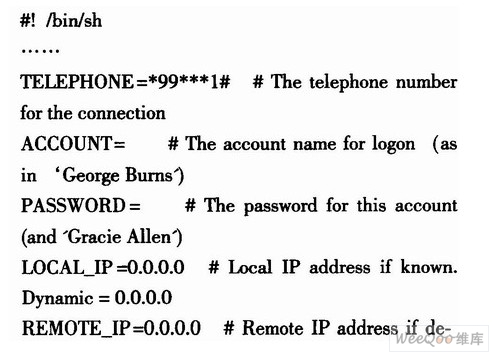

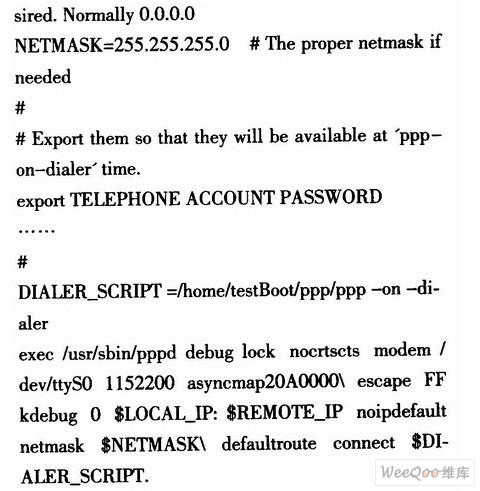

待拨号连接成功后，再由pppd建立通信链路即可。其脚本改动如下：在ppp-on里改了电话号码为*99***1#，将账号与密码清除，再修改DIALER_SCRIPT的路径，同时把下面的设备改成／dev／ttyS0，速率改为115200，再将crtscts参数去掉。同时在ppp-on-dialer里把帐号密码去掉。其改动后的脚本如下：

改动完成后，执行脚本PPP-on／ppp-on，即可拨号上网。

3．3 无线数据传输

当GPRS拨号成功接入Internet后，就可以进行无线数据传输了，这可通过Linux下的网络编程实现。基于TCP／IP协议的网络编程主要有两种方式可以选择：TCP方式和UDP方式。采用UDP方式进行通信时，要求通信双方都知道对方的IP地址和端口号。但是目前GPRS网络并不提供固定的IP服务，通信链路中的GPRS终端的IP地址是由网关支持节点(GSN)动态分配的。因此，GPRS终端在进行每次数据发送后。它的IP地址和端口都可能发生变化。本方案中的网络数据通信采用TCP方式。即采用流套接字进行网络编程。

3．4 上位机软件设计

中心服务器端软件应提供一个可视化的监控界面，以便直观、方便、快捷地了解远程数据采集终端的状态，及时发现并处理异常和故障情况，实现与GPRS终端的通信。上位机部分采用的是Windows的平台，编译器采用VC6．0。为了方便网络编程，90年代初，由Microsoft联合了其他几家公司共同制定了一套WINDOWS下的网络编程接口，即Windows Sockets规范，这实际上不是一种网络协议，而是一套开放的、可支持多种协议的、Windows下的网络编程接口，现在的Winsock已经基本上实现了与协议无关，可以使用Winsock来调用多种协议的功能，但较常使用的是TCP／IP协议。Socket在计算机中实际提供了一个通信端口，可以通过这个端口与任何一个具有Socket接口的计算机进行通信。应用程序在网络上传输时，接收的信息都可通过这个Socket接口来实现。

在VC中进行WINSOCK的API编程开发时，需要在项目中使用下面三个文件，否则就会出现编译错误：

(1)WINSOCK．H：这是WINSOCKAPI的头文件，需要包含在项目之中；

(2) WSOCK32．LIB：WINSOCKAPI连接库文件。在使用中，一定要把它作为项目的非缺省的连接库包含到项目文件中去；

(3) WINSOCK．DLL：WINSOCK的动态连接库，位于WINDOWS的安装目录下。

4 结束语

该系统将无线通信技术与嵌入式技术有机的融合在一起，可使用户终端以低廉、快速、可靠的方式连入GPRS网络和互联网，并可使用户终端的数据信息简洁、实时的进行传送，从而为用户终端安全稳定的运行提供了可靠的保证。实验结果证明，该系统在上位机上能很好地接收数据，尤其在中低业务和低速率的数据传输中，能体现良好的性价比，同时可满足实时性的要求。
