简介:介绍了MAX232引脚图 、接线图、 电路图 及RS232引脚定义
MAX232是一种把电脑的串行口RS232信号电平(-10 ,+10v)转换为单片机所用到的TTL信号点平(0 ,+5)的芯片,这个芯片的价格比较贵大约要5元.

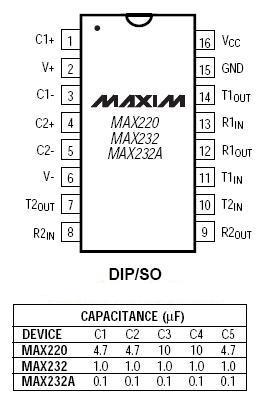

下图为MAX232引脚图和接线图,及RS232引脚定义,带有转串口的电路。

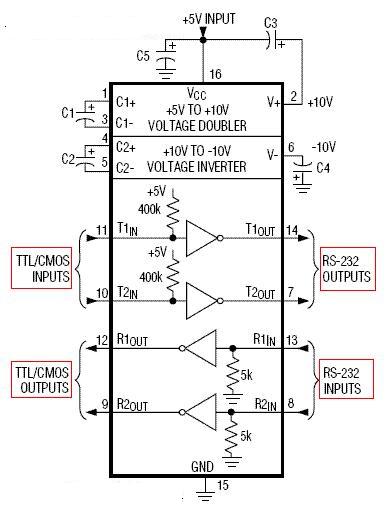

TTL/CMOS INPUTS 端.这个端口是的作用是输入TLL或CMOS信号的...一般为0-5V... 低电平为零,高电平为VCC.
TTL/CMOS OUTPUTS端,这个端口的作用是输出TLL或CMOS信号...输出电压一般为0-5V...低电平为零..高电平为VCC.
RS232 OUTPUTS 这端口是把TTL或CMOS的信号转为RS232的信号输出...输出为正负12V...到电脑....
RS232 INPUTS 这个端口是接收到电脑发出的正负12伏...由232输出转为TTL或CMOS信号...这个信号也为正负12V...
MAX232内部有二组232转换电路...
使用的时候...一般是11------ 14,13----12为一组; 10-----7 8----9为一组...
由于有时候接把MAX232的232端口和TTL端口搞反发现还能工作....所以大家要用的时候一定要注意了...

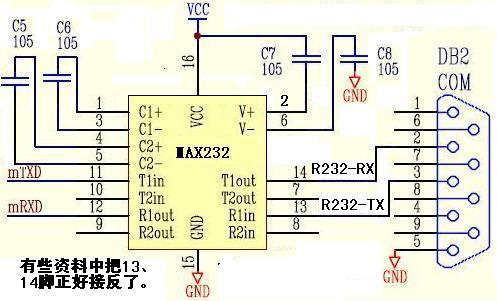

max232电路:

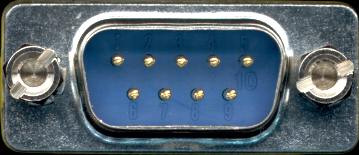

RS232引脚定义:
引脚 定义 符号
1 载波检测 DCD
2 接收数据 RXD
3 发送数据 TXD
4 数据终端准备好 DTR
5 信号地 SG
6 数据准备好 DSR
7 请求发送 RTS
8 清除发送 CTS
9 振铃提示 RI
