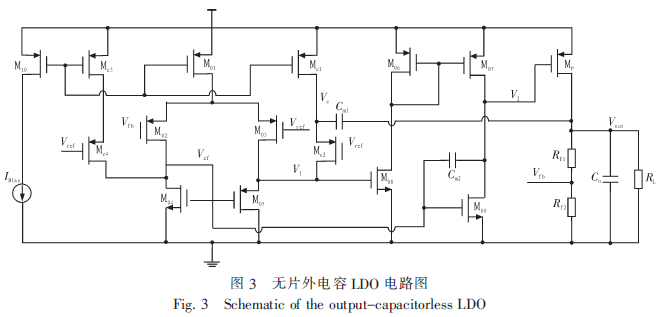

电路如果存在不稳定性因素，就有可能出现振荡。本文对比分析了传统LDO和无片电容LDO的零极点，运用电流缓冲器频率补偿设计了一款无片外电容LDO，电流缓冲器频率补偿不仅可减小片上补偿电容而且可以增加带宽。对理论分析结果在Cadence平台基上于CSMC0.5um工艺对电路进行了仿真验证。本文无片外电容LDO的片上补偿电容仅为3 pF，减小了制造成本。它的电源电压为3.5~6 V，输出电压为3.5 V。当在输入电源电压6 V时输出电流从100 μA到100 mA变化时，最小相位裕度为830，最小带宽为4.58 MHz
