LED与自然光智能耦合照明系统的设计与应用.pdf
时间:08-26 12:00
查看:1792次
下载:162次
简介:

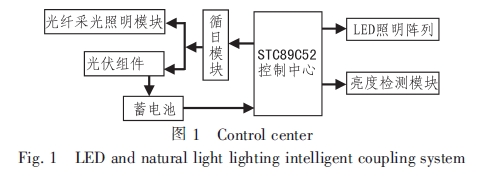

介绍了一种智能照明系统的设计,它利用STC89C52芯片作为控制核心, 对Light Emitting Diode(LED)照明系统和光纤照明系统实现耦合控制,取得了比单一LED照明系统更为节能和比单一光纤照明系统更稳定的效果。经测试本系统在采光面积为4.25m2,LED阵列为4列、功率为39.2 W的条件下连续运行48小时耗电0.36 kW.h,表明系统在保证照明质量的同时具有超低能耗特性。同时本文给出了一种结构简单且能对循日模块精确定位的设计方法(“射影检测定位”法)。
