一． 设计要求和任务
用TTL和CMOS集成电路设计智力竞赛抢答器逻辑控制电路，具体要求如下：

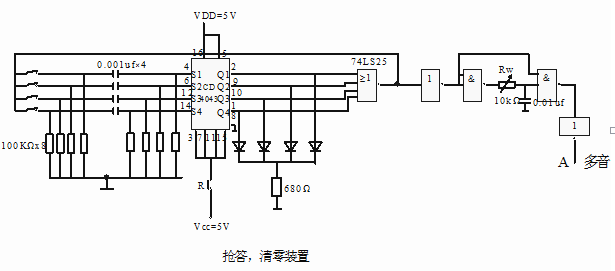

- 抢答组数为4组，输入抢答信号的控制电路应有无抖动开关来实现。
- 判别选组电路。能迅速，准确地判出抢答者，同时能排除其他组的干扰信号，闭锁其它各路输入使其它组再按开关时失去作用，并能对抢中者有光，声显示和鸣叫指示。
- 计数、显示电路。每组有三位十进制计分显示电路，能进行加/减记分。
- 定时及音响。
必答时，启动定时灯亮，以示开始，当时间到要发出单音调“嘟“声，并熄灭指示灯。
抢答时，当抢答开始后，指示灯应闪亮。当有某组抢答时，指示灯灭，最先抢答一组的灯亮，并发出音响，也可以驱动组别数字显示（用数码管显示）。
- 主持人应有复位按钮。抢答和必答定时应有手动控制。
