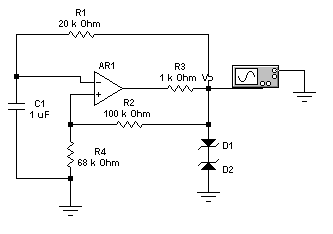

本设计介绍了波形发生器的制作和设计过程,并根据输出波形特性研究该电路的可行性。在此基础上设计了一种能产生矩形波的模块电路,包括了原理图。该电路有主要由LM324集成运算放大器，比较器，振荡器，通过用双踪示波器来确定波形的幅值及可调占空比的上限及下限。
重点阐述了矩形波发生器的电路结构及工作原理，分析了单元电路的制作和工作过程并进行了调试，调试结果表明设计的电路是可行的。
