设计思路和过程
(1) 半加器的设计:通过对半加器的逻辑功能的分析可以知道,半加器完成2进制加法并有进位功能,因此使用与门和异或门即可完成逻辑功能。
打开 Quartus2并创建工程文件后,添加与门和异或门,2个输入端,2个输出端,并连线,即完成半加器的电路设计。
(2) 全加器的设计:通过对全加器的逻辑功能的分析可以知道,全加器完成带有后位进位的2进制加法并向前进位,因此用(1)中的2个半加器和一个或门就可以完成该逻辑功能。
即完成3个2进制数的相加,一个半加器的其中一个输入端借另一个的S输出端,该半加器的S输出端即为全加器的S输出端。2个半加器的CO进位端进行或运算后的输出即为全加器的CO输出。

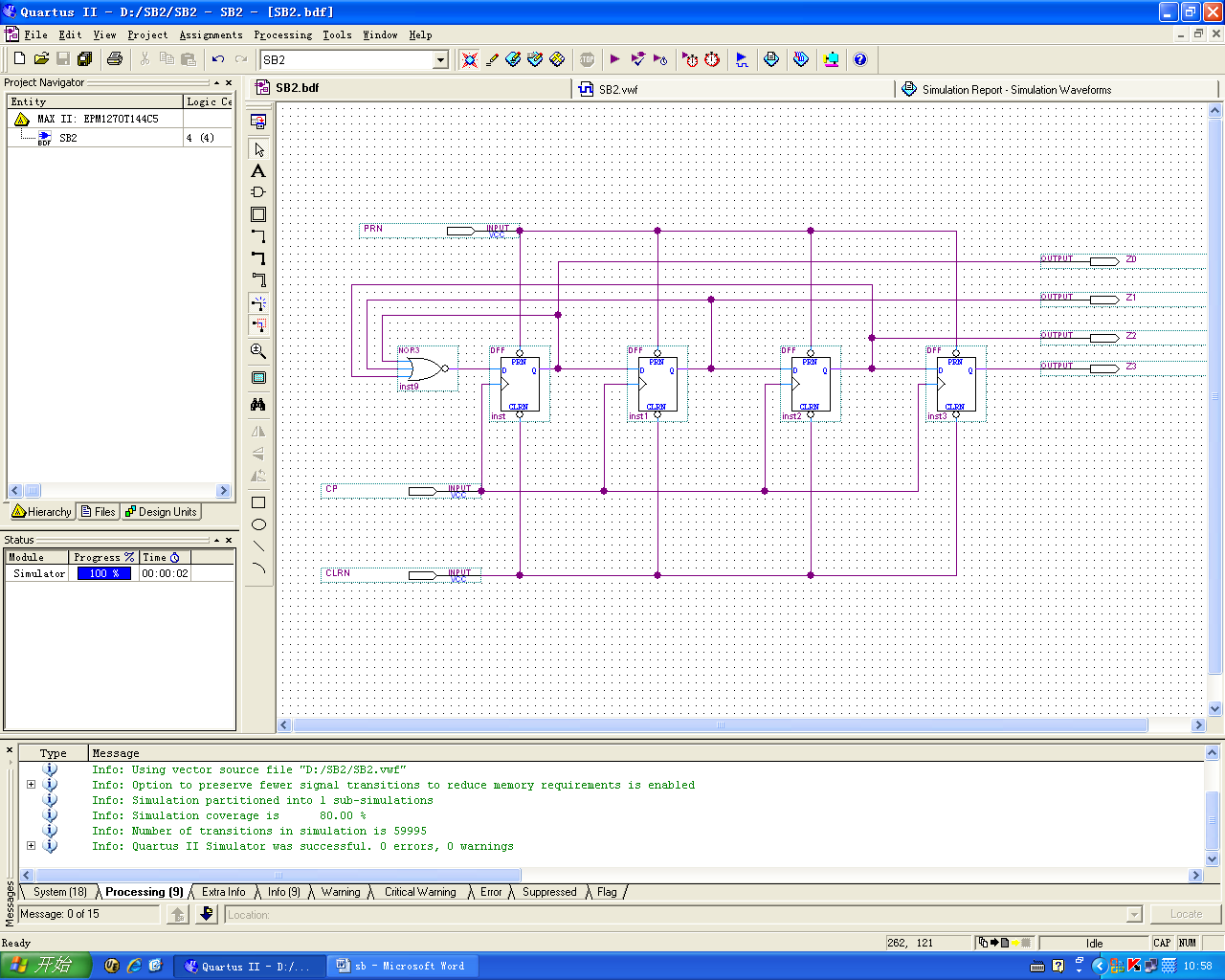

(3) 环形计数器的设计:通过对环形计数器的逻辑功能的分析可以知道,该环形计数器完成4位循环计数,并可以自启动。
因此需要4个D触发器,4个D触发器依次想连并且第一第二第三个D触发器的输出进行或非运算后接入第一个D触发器的输入端,即可完成自启动的计数功能,CP时钟脉冲接入每个触发器即完成电路设计。
