黑白图像检测的硬件设计
1.1电源提供。

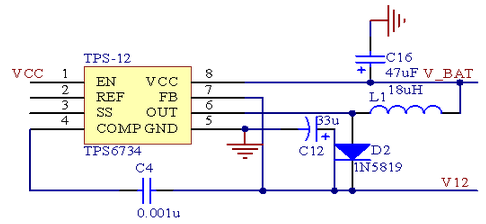

图6： CCD的D12V电源电压源
因为小车的电池电压为7.2V，而CCD摄像头的工作电压为12V，故需要利用芯片搭建升压电路，如图6所示。
1.2视频信号行场同步信号分离。

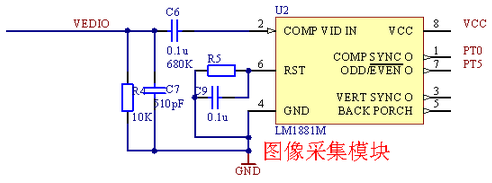

图7：视频信号行场同步信号分离电路
1.3行视频信号数字化。
